Spesifikasjonene kort oppsummert
-
Accuracy
Standard: 0.05%
Platinum: up to 0.025% -
Process temperature
-40°C...150°C
(-40°F...302°F) -
Pressure measuring range
100mbar...40bar
(1.5psi...600psi) -
Process pressure / max. overpressure limit
60bar (900psi)
-
Main wetted parts
Ceraphire ceramic
Alloy C
316L
Monel
PVDF -
Max. measurement distance
400m (1312ft) H2O
-
Material process membrane
Ceramic
-
Measuring cell
100 mbar...40 bar
(1.5 psi...600 psi)
relative/ absolute
Bruksområde

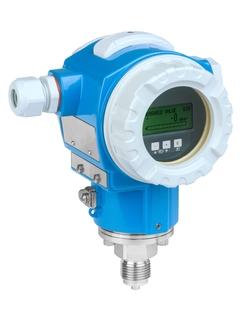

The Cerabar PMC71 digital pressure transmitter with capacitive, oil-free ceramic measuring cell is typically used in the process and hygienic applications for pressure, level, volume or mass measurement in liquids and gases. It guarantees high degree of system safety thanks to vacuum-proof ceramic membrane with integrated breakage detection. Quick Setup with adjustable measuring range allows simple commissioning, reduces costs and saves time. SIL2/3 according to IEC 61508.
Two chamber aluminum or stainless steel (316L) housing.

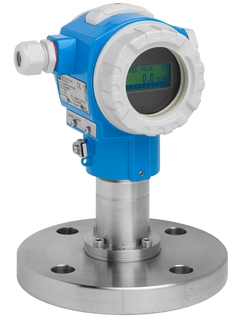

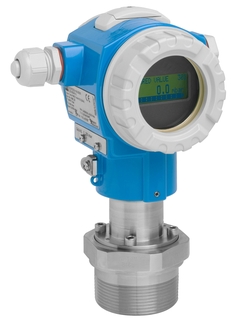

Process connections: Threads, flanges or hygienic connections
Process temperature: -40 to +150°C (-40 to +302°F)
Measuring ranges: -1/0 up to to +40bar (+1.5 to +600psi)
Accuracy: ±0.05%, "Platinum" ±0.025%
International explosion protection certificates, overfill prevention WHG, SIL, hygienic approvals, marine approvals
Fordeler
Best fit for vacuum applications and applications with corrosive and abrasive media
Process safety through membrane breakage detection
Overload-resistant high purity ceramic sensor (99.9% Al2O3)
HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics
Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
Highest safety due to gastight feedthrough with capabilities up to SIL2/3, certified to IEC 61508

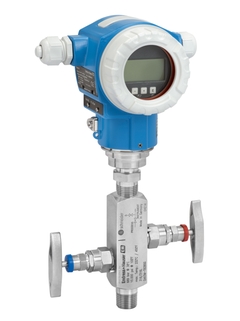

Available with mounted manifolds: always fit, always tested for leaks
Videoer
Extended utvalg
-
High- end produkter
- Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
Suksesshistorier
Mest nedlastet
-
-
Teknisk informasjon (TI)
TI Cerabar S PMC71, PMP71, PMP75
Engelsk versjon - 04/2024
Process pressure measurement 1-5 V DC, HART, PA, FF
EN NO 01/04/202413/01/202229/09/202001/04/202016/04/2019Språk:
Engelsk
Versjon:
01/04/2024
Filstørrelse:
3.5 MB
Filnavn:
TI00383PEN_3624-00.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Electronics Installation Instructions
Engelsk versjon - 12/2017
Cerabar S PMC71, PMP71, PMP75, Deltabar S FMD77, FMD78, PMD75, Deltabar FMD71, FMD72, Deltapilot S FMB70
EN NO 31/12/201731/05/2017Språk:
Engelsk
Versjon:
31/12/2017
Filstørrelse:
409.2 KB
Filnavn:
EA01210PA2_0217.pdf
-
255 dokumenter
-
-
Teknisk informasjon (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN NO 06/12/202425/03/202415/09/202328/10/202130/07/2021Språk:
Engelsk
Versjon:
06/12/2024
Filstørrelse:
1.3 MB
Filnavn:
TI00426FEN_2624.pdf
-
-
-
Teknisk informasjon (TI)
TI Cerabar S PMC71, PMP71, PMP75
Process pressure measurement
1-5 V DC, HART, PA, FFEN NO 01/04/202413/01/202229/09/202001/04/202016/04/2019Språk:
Engelsk
Versjon:
01/04/2024
Filstørrelse:
3.5 MB
Filnavn:
TI00383PEN_3624-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar S PMC71, PMP71, PMP75 HART V02.30.zz Operating Instructions
Pressure transmitter with ceramic and metal sensors
EN NO 01/08/202401/03/201810/12/201401/11/201407/05/2014Språk:
Engelsk
Versjon:
01/08/2024
Filstørrelse:
914.5 KB
Filnavn:
BA00271PEN_2022.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar S PMC71, PMP71, PMP75 FOUNDATION Fieldbus (V 04.00.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
FOUNDA
TION FieldbusEN NO 01/08/202403/04/201710/12/201407/05/201430/04/2013Språk:
Engelsk
Versjon:
01/08/2024
Filstørrelse:
1.9 MB
Filnavn:
BA00302PEN_1922-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar S / Deltabar S / Deltapilot S, Description of device functions FOUNDATION Fieldbus V 04.00.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN NO 03/04/201710/12/201407/05/201430/04/201301/10/2011Språk:
Engelsk
Versjon:
03/04/2017
Filstørrelse:
6.3 MB
Filnavn:
BA00303PEN_1716.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar S PMC71, PMP71, PMP75 PROFIBUS PA (V 04.01.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
PROFIB
USPAEN NO 01/08/202403/04/201710/12/201407/05/201407/08/2013Språk:
Engelsk
Versjon:
01/08/2024
Filstørrelse:
1.4 MB
Filnavn:
BA00295PEN_1922-00.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar S /Deltabar S /Deltapilot S Description of device functions PROFIBUS PA V04.01.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN NO 03/04/201710/12/201407/08/201301/10/201101/05/2010Språk:
Engelsk
Versjon:
03/04/2017
Filstørrelse:
4.8 MB
Filnavn:
BA00296PEN_1616.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar S Operating Instructions HART, Software version 7.1
Cerabar S PMC631, PMC731, PMP635, PMP731, Pressure transmitter
EN NO 01/01/200401/03/200301/04/1999Språk:
Engelsk
Versjon:
01/01/2004
Filstørrelse:
1.9 MB
Filnavn:
BA187PEN.pdf
-
-
-
Driftsinstruksjon (BA)
Cerabar S / Deltabar S / Deltapilot S HART V02.30.zz Description of Instrument Functions
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN NO 01/03/201810/12/201401/11/201407/05/201417/01/2013Språk:
Engelsk
Versjon:
01/03/2018
Filstørrelse:
4.8 MB
Filnavn:
BA00274PEN_1816.pdf
-
-
-
Kort instruksjon (KA)
Cerabar S PMC71, PMP71, PMP75
Prosesstrykkmåling
EN NO 30/06/202203/04/201710/12/201407/05/201430/04/2013Språk:
Norsk
Versjon:
30/06/2022
Filstørrelse:
1.2 MB
Filnavn:
KA01025PNO_1922-00.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Mounting set housing T14/T15 sensor
-
Housing/housing accessories
TegningsnummerOrdrekode1252020440 -
-
Mounting set housing T17 / sensor
-
Housing/housing accessories
TegningsnummerOrdrekode1271020596 -
-
Push button housing, PA/FF
-
Housing/housing accessories
TegningsnummerOrdrekode1352022418 -
-
Push button housing, HART, version 1
-
Housing/housing accessories
TegningsnummerOrdrekode1352022419 -
-
Push button housing, HART, version 2
-
Housing/housing accessories
TegningsnummerOrdrekode1352024110 -
-
Cable gland M20, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552020760 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552020761 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552020762 -
-
Plug 3-pole, M12, gasket
-
Adapter housing/cable entry
TegningsnummerOrdrekode1552020763 -
-
Housing filter VA, EPDM, 1 piece
-
further parts
Ordrekode71111056 -
-
Housing filter VA, VMQ, F15, T17, 1 pc.
-
further parts
Ordrekode71219639 -
-
Cover T14/T15 Alu, EPDM
-
Cover
TegningsnummerOrdrekode2052020432 -
-
Cover T17 316L, sight glass, EPDM
-
Cover
TegningsnummerOrdrekode2071002810 -
-
Cover T17 316L, sight glass PC, EPDM
-
Cover
TegningsnummerOrdrekode2071002811 -
-
Cover T17 316L, EPDM
-
Cover
TegningsnummerOrdrekode2071002774 -
-
Cover T14/T15 Alu, Ex d, EPDM
-
Cover
TegningsnummerOrdrekode2052020433 -
-
Cover T14/T15 Alu,Exd,sightglass,gask
-
Cover
TegningsnummerOrdrekode2052020493 -
-
Cover T14/T15 Alu, sight glass, EPDM
-
Cover
TegningsnummerOrdrekode2071245247 -
-
Cover T14/T15 Alu,Ex d,sight glass,EPDM
-
Cover
TegningsnummerOrdrekode2071245249 -
-
Cover T14 316L, Ex d, EPDM
-
Cover
TegningsnummerOrdrekode2052028310 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
TegningsnummerOrdrekode2152020429 -
-
Cover sealing FVMQ, T14, 5 pieces
-
Sealing
TegningsnummerOrdrekode2171206971 -
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
Ordrekode71290825 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
further parts
Ordrekode71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
further parts
Ordrekode71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
further parts
Ordrekode71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
further parts
Ordrekode71070738 -
-
Cover T14/T15 Alu, EPDM
-
Cover
TegningsnummerOrdrekode2552020432 -
-
Cover T17 316L, EPDM
-
Cover
TegningsnummerOrdrekode2571002774 -
-
Cover T14/T15 Alu, Ex d, EPDM
-
Cover
TegningsnummerOrdrekode2552020433 -
-
Cover T14 316L, Ex d, sight glass, EPDM
-
Cover
TegningsnummerOrdrekode2071245250 -
-
Cover T14 316L, Ex d, EPDM
-
Cover
TegningsnummerOrdrekode2552028310 -
-
Cover T14 316L, Ex d, FVMQ
-
Cover
TegningsnummerOrdrekode2071206965 -
-
Cover T14 316L, Ex d, FVMQ
-
Cover
TegningsnummerOrdrekode2571206965 -
-
Electronics HART Ex, v1.0
-
Electronic
TegningsnummerOrdrekode3052020438 -
-
Electronics HART Ex, v2.0
-
Electronic
TegningsnummerOrdrekode3052024400 -
-
Electronics HART Ex, v2.10
-
Electronic
TegningsnummerOrdrekode3071026358 -
-
Electronics HART Ex, ext. p. b., v1.0
-
Electronic
TegningsnummerOrdrekode3052020439 -
-
Electronics HART Ex, ext. p. b., v2.0
-
Electronic
TegningsnummerOrdrekode3052024111 -
-
Electronics HART Ex, ext. p. b., v2.10
-
Electronic
TegningsnummerOrdrekode3071026359 -
-
Electronic HART Ex, v2.11
-
Electronic
TegningsnummerOrdrekode3071196092 -
-
Electronics HART Ex, ext. p. b., v2.11
-
Electronic
TegningsnummerOrdrekode3071196093 -
-
Upgrade electronics HART Ex, v2.1
-
further parts
Ordrekode52026762 -
-
Upgrade electr. HART Ex,ext.push b.,v2.1
-
further parts
Ordrekode52026763 -
-
Electronics HART Ex, v2.20
-
Electronic
TegningsnummerOrdrekode3071263933 -
-
Elektronics HART Ex, v2.30
-
Electronic
TegningsnummerOrdrekode3071386147 -
-
Electronics HART Ex, ext. p. b., v2.20
-
Electronic
TegningsnummerOrdrekode3071263934 -
-
Electronics HART Ex, ext. p. b., v2.30
-
Electronic
TegningsnummerOrdrekode3071386153 -
-
Electronics PA, Ex, HW2.00, SW3.00
-
Electronic
TegningsnummerOrdrekode3071214057 -
-
Electronics PA, ext. p.b.,HW2.00, SW3.00
-
Electronic
TegningsnummerOrdrekode3071214064 -
-
Electronics PA, HW02.00, SW4.0
-
Electronic
TegningsnummerOrdrekode3071071824 -
-
Electronics PA, ext. p.b., HW02.00,SW4.0
-
Electronic
TegningsnummerOrdrekode3071071825 -
-
Electronics PA, HW02.00, SW4.01
-
Electronic
TegningsnummerOrdrekode3071224775 -
-
Electronics PA, ext.p. b.,HW02.00,SW4.01
-
Electronic
TegningsnummerOrdrekode3071224776 -
-
Electronics FF, HW2.00, SW2.00
-
Electronic
TegningsnummerOrdrekode3071214069 -
-
Electronics FF, ext. p.b.,HW2.00, SW2.00
-
Electronic
TegningsnummerOrdrekode3071214066 -
-
Electronics FF, HW2.00, SW3.00
-
Electronic
TegningsnummerOrdrekode3071071826 -
-
Electronics FF, ext. p.b., HW2.00,SW3.00
-
Electronic
TegningsnummerOrdrekode3071071827 -
-
Electronics FF, ext. p.b.,HW2.00, SW4.00
-
Electronic
TegningsnummerOrdrekode3071214890 -
-
Electronics FF, HW2.00, SW4.00
-
Electronic
TegningsnummerOrdrekode3071214892 -
-
HistoROM / M-DAT, 16K
-
Memory
TegningsnummerOrdrekode3152027785 -
-
Terminal 3-pole,Li=0, RFI,HART,Ex ia/Exd
-
Terminal module
TegningsnummerOrdrekode3571191892 -
-
Termin.3-p.,Li=0,RFI,HART,OVP,Ex ia/Exd
-
Terminal module
TegningsnummerOrdrekode3571191894 -
-
Terminal 2-pole, RFI, PA, Ex
-
Terminal module
TegningsnummerOrdrekode3571121574 -
-
Terminal 2-pole, RFI, PA, OVP, Ex
-
Terminal module
TegningsnummerOrdrekode3571028475 -
-
Terminal 2-pole, RFI, FF, Ex
-
Terminal module
TegningsnummerOrdrekode3552027691 -
-
Terminal 2-pole, RFI, FF, OVP, Ex
-
Terminal module
TegningsnummerOrdrekode3571028476 -
-
Display module VU340, Cbar/Dbar/Dpilot S
-
Display
TegningsnummerOrdrekode4071002865 -
-
Sensor Cerabar S PMC71
-
Sensoric
TegningsnummerOrdrekode50PMC71X- -
-
Sensor Cerabar S PMC71
-
Sensoric
TegningsnummerOrdrekode50PMC71X- -
-
Adapter PMC71X/51B G1/2,d11,4,Da30,316L
-
Connection (process)
TegningsnummerOrdrekode5552020217 -
-
Adapter PMC71 PF1/2, d3, 316L, 3.1
-
Connection (process)
TegningsnummerOrdrekode5552020224 -
-
Adapter PMC71 G1/2, d11.4, 316L, 3.1
-
Connection (process)
TegningsnummerOrdrekode5552020225 -
-
Adapter PMC71 PT1/2, d11.4, 316L, 3.1
-
Connection (process)
TegningsnummerOrdrekode5552020226 -
-
Adapter PMC71 NPT1/2, d11.4, 316L, 3.1
-
Connection (process)
TegningsnummerOrdrekode5552020227 -
-
Adapter PMC71 NPT1/2, NPT1/4, 316L, 3.1
-
Connection (process)
TegningsnummerOrdrekode5552020228 -
-
Adapter PMC71 M20, d3, 316L, 3.1
-
Connection (process)
TegningsnummerOrdrekode5552020229 -
-
Adapter PMC71 G1/2, d3, 316L, 3.1
-
Connection (process)
TegningsnummerOrdrekode5552020230 -
-
Adapter Cbar S G1-1/2 ISO228,316L,screws
-
Connection (process)
TegningsnummerOrdrekode5571007932 -
-
Spacer for process adapter, screws
-
Fixing
TegningsnummerOrdrekode5852020441 -
-
O-ring 26.7x1.78 FKM70,degreased, 5 pcs.
-
Sealing
TegningsnummerOrdrekode5752020768 -
-
O-ring 26.7x1.78 NBR 70, 5 pieces
-
Sealing
TegningsnummerOrdrekode5752020769 -
-
O-ring 26.7x1.78 HNBR 75, 3A, FDA, 5 pcs
-
Sealing
TegningsnummerOrdrekode5752010155 -
-
O-ring 26.7x1.78 EPDM 70, 5 pieces
-
Sealing
TegningsnummerOrdrekode5752020770 -
-
O-ring 26.7x1.78 EPDM 70, 3A, USP, 5 pcs
-
Sealing
TegningsnummerOrdrekode5752017989 -
-
O-ring 26.7x1.78 FKM -40oC, 5 pieces
-
Sealing
TegningsnummerOrdrekode5752020771 -
-
O-ring 26.7x1.78 FKM, FDA, 5 pieces
-
Sealing
TegningsnummerOrdrekode5771093308 -
-
O-ring 26.7x1.78 FFKM 70 KALREZ, 1 pc.
-
Sealing
TegningsnummerOrdrekode5752020772 -
-
O-ring 26.7x1.78 FFKM 75 CHEMRAZ, 1 pc.
-
Sealing
TegningsnummerOrdrekode5752020773 -
-
O-ring 26.7x1.78 FKM 70, O2, 5 pieces
-
Sealing
TegningsnummerOrdrekode5752010137 -
-
O-ring 27.1x1.6 FFKM 75 Perlast, 1pc.
-
Sealing
TegningsnummerOrdrekode5771316464 -
-
Screw set, M5x16, 4 pieces
-
further parts
Ordrekode71495134 -
-
Flat seal 50x65x1 PTFE, FDA, 5 pieces
-
further parts
Ordrekode52024228 -
-
Modification name plate, non Ex
-
further parts
Ordrekode71067434 -
-
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60
-
further parts
Ordrekode71000221 -
-
Mountingset Cerabar,Deltapilot,Levelflex
Ordrekode71102216 -
Mountingset, housing T14, special
Ordrekode71304770 -
Weld-in adapter G1-1/2, 316L
Ordrekode52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Ordrekode52024470 -
Weld-in adapter DRD DN50, 316L
Ordrekode52002041 -
Weld-in adapter DRD DN50, 316L, 3.1
Ordrekode52011899 -
ToF Adapter FXA291
Ordrekode71007843 -
Spare RFID TAG
OrdrekodeXPRFID- -
Flushing ring NPS 1" Cl. 150-2500, 316L
Ordrekode71377369 -
Flushing ring NPS 2" Cl. 150-2500, 316L
Ordrekode71377370 -
Flushing ring NPS 3" Cl. 150-2500, 316L
Ordrekode71377371 -
Flushing ring DN25, PN16-400, 316L
Ordrekode71377379 -
Flushing ring DN50, PN16-400, 316L
Ordrekode71377380 -
Flushing ring DN80, PN16-400, 316L
Ordrekode71377383
5 products & bundles
5 produkter
Ofte kjøpt sammen
Tilbehør
Beslektede produkter
