Spesifikasjonene kort oppsummert
Material process membrane
Measuring cell
100 mbar...40 bar (1.45 psi...580 psi)
Bruksområde

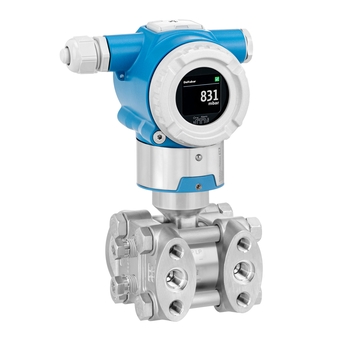

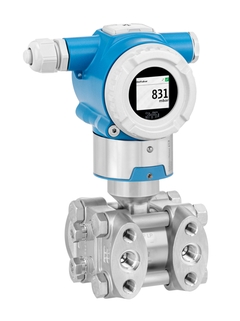

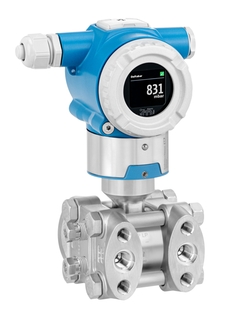

The Deltabar PMD50 is a differential pressure transmitter with metal membrane for measurement of liquids and gases. It is optimized for standard applications and offers intuitive operating functions.
Pressure measuring range: up to 40 bar (600 psi)
Process temperatures up to 400°C (752°F) with diaphragm seal
Accuracy: up to +/-0.055%
Fordeler
Software wizard enables fast and easy commissioning
Devices developed in accordance with IEC 61508
Flexible write protection via hardware and/or software wizard

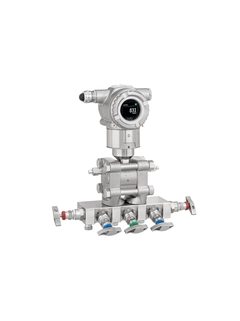

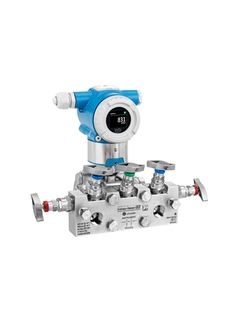

Pre-assembled manifolds (pressure and leakage-tested) for faster installation
Lean utvalg
Standardprodukter
Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
©Endress+Hauser
Enkle produkter
Enkelt å velge, intallere og bruke
Tekniske egenskaper
Enkelhet
Standardprodukter
Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
High- end produkter
Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
Spesialprodukter
Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
FLEX utvalget
Tekniske egenskaper
Enkelhet
Fundamental utvalg
Møter dine grunleggende målebehov
Tekniske egenskaper
Enkelhet
Lean utvalg
Håndter henkelt dine kjerneprosesser
Tekniske egenskaper
Enkelhet
Extended utvalg
Optimaliser prosessene dine med innovative teknologier
Tekniske egenskaper
Enkelhet
Xpert utvalg
Mestre de mest utfordrende applikasjonene dine
Tekniske egenskaper
Enkelhet
Loading alternative products
Characteristic
Transmitter with metal membrane for differential pressure monitoring in liquids or gases. Intuitive and clear wizard for commissioning.
Supply voltage
Ex d, Ex e, non-Ex: 10.5...35V DC Ex i: 10.5...30V DC
Reference Accuracy
Standard: up to 0.065 % Platinum: up to 0.055 %
Long term stability
0.05 % of URL/ year 0.13 % of URL/ 5 years 0.23 % of URL/ 10 years
Process temperature
-40°C...+110°C (-40°F...+230°F)
Ambient temperature
-40°C...+85°C (-40°F...+185°F)
Measuring cell
100 mbar...40 bar (1.45 psi...580 psi)
Smallest calibratable span
Material process membrane
Certificates / Approvals
ATEX, FM, IECEx, JPN Ex, INMETRO, NEPSI
Design approvals
EN10204-3.1, NACE MR0103, NACE MR0175
Specialities
Zero/Span buttons, Testclamp, RFID TAG for easy identification
Mest nedlastet
GP Deltabar PMD50
Engelsk versjon - 03/2024
Differential pressure measurement
HART
Språk:
Engelsk
Versjon:
29/03/2024
Filstørrelse:
1.3 MB
Filnavn:
GP01223PEN_0124-00.pdf
37 dokumenter
Differential pressure, level and flow measurement in liquids or gases HART
EN
NO
Tysk Spansk French Italiensk Japansk Polsk Portugisisk Russisk Kinesisk
29/03/2024
Språk:
Engelsk
Versjon:
29/03/2024
Filstørrelse:
1.3 MB
Filnavn:
TI01774PEN_0324-00.pdf
Differential pressure measurement HART
EN
NO
Tysk Spansk French Italiensk Japansk Polsk Portugisisk Russisk Kinesisk
29/03/2024
Språk:
Engelsk
Versjon:
29/03/2024
Filstørrelse:
1.4 MB
Filnavn:
BA02333PEN_0324-00.pdf
Differential pressure measurement HART
Språk:
Engelsk
Versjon:
29/03/2024
Filstørrelse:
1.3 MB
Filnavn:
GP01223PEN_0124-00.pdf
Differensialtrykkmåling HART
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Indonesisk Italiensk Japansk Koreansk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Russisk Slovakisk Slovensk Svensk Thai Tyrkisk Kinesisk
29/03/2024
Språk:
Norsk
Versjon:
29/03/2024
Filstørrelse:
615.9 KB
Filnavn:
KA01680PNO_0123-00.pdf
Gammapilot, Micropilot, Liquiphant Cerabar, Deltabar
EN
NO
Tysk
20/02/2023
25/05/2020
Språk:
Engelsk
Versjon:
20/02/2023
Filstørrelse:
465.7 KB
Filnavn:
EA01306FEN_0223-00.pdf
Språk:
Engelsk
Versjon:
06/06/2024
Filstørrelse:
467 KB
Filnavn:
EA01495FEN_0124-00.pdf
EA Hovedelektronikk
Digital kommunikasjon
Cerabar, Deltabar
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Indonesisk Italiensk Japansk Koreansk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Russisk Slovakisk Slovensk Svensk Thai Tyrkisk Kinesisk
06/06/2024
Språk:
Norsk
Versjon:
06/06/2024
Filstørrelse:
584.8 KB
Filnavn:
EA01497FNO_0124-00.pdf
EA Dummy plug M20×1.5
G½, NPT ½, NPT ¾
Gammapilot, Liquiphant, Micropilot, Prothermo Cerabar, Deltabar
EN
NO
Tysk Japansk
15/07/2024
19/06/2023
27/01/2022
31/07/2020
Språk:
Engelsk
Versjon:
15/07/2024
Filstørrelse:
538.4 KB
Filnavn:
EA01319FEN_0424-00.pdf
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Indonesisk Italiensk Japansk Koreansk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Russisk Slovakisk Slovensk Svensk Thai Tyrkisk Kinesisk
06/06/2024
Språk:
Norsk
Versjon:
06/06/2024
Filstørrelse:
669.3 KB
Filnavn:
EA01496FNO_0124-00.pdf
Locking screw NPT¼
316L, alloy
Deltabar PMD55B, PMD75B Deltabar M PMD55, Deltabar S PMD75
Språk:
Engelsk
Versjon:
31/07/2020
Filstørrelse:
153.4 KB
Filnavn:
EA01318PEN_0120.pdf
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Blind plug, M20, 316L, o-ring EPDM
Tegningsnummer
Ordrekode
14
71487198
Blind plug, M20, Alu, o-ring EPDM
Tegningsnummer
Ordrekode
14
71487199
Tegningsnummer
Ordrekode
14
71487201
Tegningsnummer
Ordrekode
14
71487203
Tegningsnummer
Ordrekode
15
71435135
Cable gland M20, brass nickel plated
Tegningsnummer
Ordrekode
15
71435136
Tegningsnummer
Ordrekode
15
71435137
Ground terminal Housing L+P
Tegningsnummer
Ordrekode
18
71474251
Tegningsnummer
Ordrekode
20
71652584
Tegningsnummer
Ordrekode
20
71652585
Tegningsnummer
Ordrekode
20
71652587
Cover Alu, sight glass, Ex d
Tegningsnummer
Ordrekode
20
71652606
Cover red Alu, sight glass, Ex d
Tegningsnummer
Ordrekode
20
71652609
Cover 316L, sight glass, Ex d
Tegningsnummer
Ordrekode
20
71652610
Tegningsnummer
Ordrekode
20
71652611
Cover red Alu, closed, Ex d
Tegningsnummer
Ordrekode
20
71652607
Cover sealing HNBR, 5 pieces
Tegningsnummer
Ordrekode
21
71652612
Tegningsnummer
Ordrekode
30
71652583
Terminal unit TU300A, 4-20mA
Tegningsnummer
Ordrekode
35
71652576
Terminal unit TU301A, 4-20mA, OVP
Tegningsnummer
Ordrekode
35
71652580
O-ring 44.0x3.0 FKM 70, 4 pieces
Tegningsnummer
Ordrekode
57
52020733
O-ring 44.0x3.0 EPDM 70, 4 pieces
Tegningsnummer
Ordrekode
57
71343401
O-Ring , 44.2 x 3.0 FFKM 75, 2 pcs.
Tegningsnummer
Ordrekode
57
71498076
Locking screw (2x), NPT1/4, 316L
Tegningsnummer
Ordrekode
63
71485122
Valve block, 3x EN61518_milled/cp1.4404
Valve block, 5x EN61518_milled/cp1.4404
Mount.bracket 3/5 valve, stainless steel
Mounting bracket standard, 7/16-20 UNF
Valve block, 3x EN61518 _cpl 1.4404_Gr.
Valve block, 5x EN61518 _cpl 1.4404_Gr.
