Spesifikasjonene kort oppsummert
-
Accuracy
+/- 1 mm
-
Process temperature
-40°C...200°C
(-40°F...392°F) -
Process pressure / max. overpressure limit
Horn: Vacuum...16 bar (232 psi)
Parabolic: Vacuum...6 bar (87 psi)
Use of UNIflange: Vacuum...1 bar (14.5 psi) -
Main wetted parts
316L
Bruksområde
Micropilot FMR540 is used for custody transfer and inventory control applications with NMi- and PTB-approvals and meets the requirements according to OIML R85 and API 3.1B. FMR540 with parabolic antenna is particularly suited for free space applications up to 40m and with horn antenna for free space applications that disallow the use of a parabolic antenna due to tank/nozzle geometry. Cost-effective and simple installation via 4-wire cable with HART and 24 V DC intrinsically safe power supply.

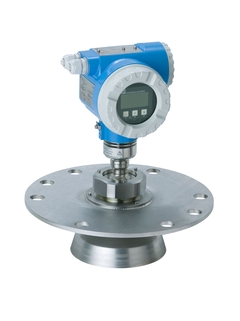

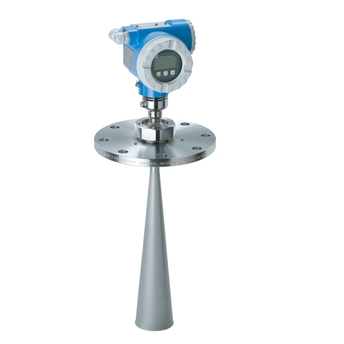

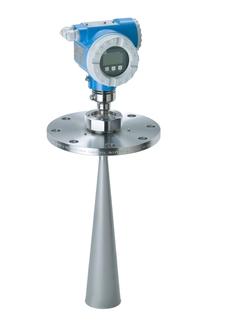

Parabolic antenna suited for free space applications up to 40m offers high beam focusing for applications with nozzle situated close to tank wall, 4"/DN100 horn antenna suited for free space applications.
Process connection: Flange
Temperature: -40 to +200°C (-40 to +392°F)
Pressure: Vacuum to +16bar (Vacuum to +232psi)
Maximum measuring range: 40m (131ft)
Accuracy: Better than ±1mm
K-band: 26GHz
International explosion protection and custody transfer certificates, overfill prevention WHG, SIL
Fordeler
Better than 1mm accuracy
National approvals (NMi, PTB) for custody transfer
Applicable as stand-alone system or integrated into tank gauging systems via the Tank Side Monitor NRF590
Cost-effective and simple installation via 4-wire cable with HART and 24 V DC intrinsically safe power supply
Alignment device to compensate any flange inclination
Easy on-site operation via menu-driven alphanumeric display
Easy commissioning, documentation and diagnostics via operating software (FieldCare)
Videoer
Xpert utvalg
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
Suksesshistorier
79 dokumenter
-
-
Teknisk informasjon (TI)
Tankvision NXA820, NXA821, NXA822
Inventory Management System with completely integrated software for
operation via standard web browserEN NO 03/04/2008Språk:
Engelsk
Versjon:
03/04/2008
Filstørrelse:
2.7 MB
Filnavn:
TI419FEN_05.08.pdf
-
-
-
Teknisk informasjon (TI)
Micropilot S FMR540 Technical Information
Level-Radar
Continuous level transmitter for continuous and non-contact precision
level measurement. For custody transfer andinventory control
applications with NMi and PTB approvals.EN NO 09/12/201610/05/201613/08/201407/02/201430/11/2010Språk:
Engelsk
Versjon:
09/12/2016
Filstørrelse:
1.3 MB
Filnavn:
TI00412FEN_1716.pdf
-
-
-
Driftsinstruksjon (BA)
Micropilot S FMR540 HART Operating Instructions
Level-Radar
Continuous level transmitter for continuous and non-contact precision
level measurement. For custody transfer andinventory control
applications with NMi and PTB approvals.EN NO 13/08/201407/02/201430/11/201021/10/200915/02/2008Språk:
Engelsk
Versjon:
13/08/2014
Filstørrelse:
3.7 MB
Filnavn:
BA00326FEN_1514.pdf
-
-
-
Driftsinstruksjon (BA)
Micropilot S FMR540 HART
Smart Transmitter für kontinuierliche und berührungslose
Präzisions-Füllstandmessung. Eichfähig mit NMi- und
PTB-Zulassung.EN NO 13/08/201407/02/201421/10/200901/04/200911/12/2006Språk:
Engelsk
Versjon:
13/08/2014
Filstørrelse:
3.3 MB
Filnavn:
BA00341FEN_1414.pdf
-
-
-
Kort instruksjon (KA)
Exchange of electronics on Micropilot S FMR540
Exchange of electronics onMicropilot S FMR540
EN NO 24/04/2012Språk:
Engelsk
Versjon:
24/04/2012
Filstørrelse:
533.4 KB
Filnavn:
KA00669FA2_0407.pdf
-
-
-
Kort instruksjon (KA)
Micropilot S FMR540
Micropilot S FMR540
EN NO 21/10/200914/02/200828/11/200622/09/2006Språk:
Engelsk
Versjon:
21/10/2009
Filstørrelse:
621.2 KB
Filnavn:
KA274FEN_1009.pdf
-
-
-
Kort instruksjon (KA)
Installation instruction - electronics, terminal module
Mircropilot S
EN NO 13/05/2015Språk:
Engelsk
Versjon:
13/05/2015
Filstørrelse:
1.1 MB
Filnavn:
KA560F-a2.pdf
-
-
-
Kort instruksjon (KA)
Micropilot S FMR540
Micropilot S FMR540
EN NO 22/09/2006Språk:
Engelsk
Versjon:
22/09/2006
Filstørrelse:
269.3 KB
Filnavn:
KA275FA6.pdf
-
-
-
Kort instruksjon (KA)
Micropilot S FMR540 HART
Smart Transmitter for continuous and non-contact precision level
measurement. For custody transfer and inventory control
applications with NMi and PTB approvals.EN NO 15/11/2006Språk:
Engelsk
Versjon:
15/11/2006
Filstørrelse:
104.3 KB
Filnavn:
KA255FA2.pdf
-
-
-
Kort instruksjon (KA)
Micropilot S FMR540 HART Brief Operating Instructions
Level-Radar
Continuous level transmitter for continuous and non-contact precision
level measurement. For custody transfer andinventory control
applications with NMi- and PTB-approvals.EN NO 13/08/201407/02/201430/11/2009Språk:
Engelsk
Versjon:
13/08/2014
Filstørrelse:
1.8 MB
Filnavn:
KA01059FEN_1414.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover F12/T12 Alu, window, gasket
-
Cover
TegningsnummerOrdrekode2052005936 -
-
Cover T3/T12 Alu, coated, gasket
-
Cover
TegningsnummerOrdrekode25518710-0020 -
-
O-ring 113.9x3.63 EPDM, 5 pieces
-
further parts
Ordrekode71092209 -
-
Terminal module 5-pole, Ex i, FMR53x/540
-
Terminal module
TegningsnummerOrdrekode3571020581 -
-
Terminal module 5-pole, Ex d, FMR540
-
Terminal module
TegningsnummerOrdrekode3571020582 -
-
Display VU331, version 2
-
Display
TegningsnummerOrdrekode4052026443 -
-
Electronics FMR540, Ex, HART, HF-module
-
Electronic
TegningsnummerOrdrekode30FMR54X1- -
-
Parabolic reflector 197x25, 316L
-
Antenna module
TegningsnummerOrdrekode5552025233 -
-
Horn FMR250/540,100mm/4",length 430mm,SS
-
Antenna module
TegningsnummerOrdrekode5571020169 -
-
Parabolic reflector 173x60, 316L
-
Antenna module
TegningsnummerOrdrekode5571090287 -
-
Parabolic reflector 236x88, 316L
-
Antenna module
TegningsnummerOrdrekode5571090289 -
-
Adapter cable FMR2xx/53x, FMU4x, FMP4x
-
further parts
Ordrekode52007441 -
-
Tool for unplugging the antenna cable
-
further parts
Ordrekode52007646 -
-
ToF Adapter FXA291
-
further parts
Ordrekode71007843 -
-
HF-test cable 6GHz
-
further parts
Ordrekode71006590 -
-
HF-test cable 6GHz + resistor
-
further parts
Ordrekode52028063 -
-
HF-test cable 26GHz
-
further parts
Ordrekode52009925 -
-
Sealing kit FMR5xx
-
Sealing
TegningsnummerOrdrekode6552005628 -
