Spesifikasjonene kort oppsummert
Accuracy
class 2 acc. to IEC 60584
Max. process pressure (static)
at 20 °C: 25 bar (363 psi)
Operating temperature range
Type K: max. 1.100 °C (max. 2.012 °F) Type J: max. 750 °C (max. 1.382 °F)
Max. immersion length on request
up to 100.000,00 mm (3.937,01'')
Bruksområde

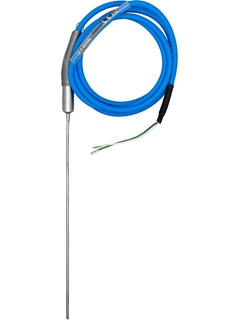

The thermocouple (TC) cable probe is easy to install and provide a high operational safety due to reliable and accurate temperature measurement in common processes. The probe is specially suited to temperature measurement in machinery, laboratory equipment and plants in gaseous or liquid medium like air, water, oil, etc. Without additional thermowell the probe sheath is directly in contact with the process medium. This enables to detect rapid temperature changes fast and accurate.
The resistance thermometer is specially suited to temperature measurement in machinery, power stations and plants in gaseous or liquid media like air, steam, water and oil.
Fordeler
High flexibility through user-specific insertion lengths and variable process connections
Fast response time
Different types of thermocouples according to DIN EN 60584 and ASTM E230/ANSI MC96.1: type J (Fe-CuNi), type K (NiCr-Ni)
Types of protection for use in hazardous locations: Intrinsic Safety (Ex ia) and non-Sparking (Ex nA)
NEPSI approval (Ex ia)
Lean utvalg
Standardprodukter
Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
©Endress+Hauser
Enkle produkter
Enkelt å velge, intallere og bruke
Tekniske egenskaper
Enkelhet
Standardprodukter
Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
High- end produkter
Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
Spesialprodukter
Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
FLEX utvalget
Tekniske egenskaper
Enkelhet
Fundamental utvalg
Møter dine grunleggende målebehov
Tekniske egenskaper
Enkelhet
Lean utvalg
Håndter henkelt dine kjerneprosesser
Tekniske egenskaper
Enkelhet
Extended utvalg
Optimaliser prosessene dine med innovative teknologier
Tekniske egenskaper
Enkelhet
Xpert utvalg
Mestre de mest utfordrende applikasjonene dine
Tekniske egenskaper
Enkelhet
Loading alternative products
Characteristic / Application
metric style cable probe suitable for hazardous areas process connection as compression fitting
Thermowell / protection tube
without (not intended to use with thermowell)
Insert / probe
mineral insulated (MI), flexible
Outer diameter protection tube / Insert
2,0 mm (0,08'') 3,0 mm (0,12'') 4,5 mm (0,18'') 6,0 mm (0,24'')
Max. immersion length on request
up to 100.000,00 mm (3.937,01'')
Material protection tube/ thermowell
1.4401 (316) Alloy 600 (2.4816)
Process connection
compression fitting: G1/4 G3/8 G1/2 G1/8 NPT1/4 NPT1/2 NPT1/8 NPT3/8
Operating temperature range
Type K: max. 1.100 °C (max. 2.012 °F) Type J: max. 750 °C (max. 1.382 °F)
Max. process pressure (static)
at 20 °C: 25 bar (363 psi)
Accuracy
class 2 acc. to IEC 60584
Integration head transmitter
Mest nedlastet
TSC310
Engelsk versjon - 07/2020
Thermocouple thermometer
EN
NO
CS DE ES FR IT JA PL PT RU ZH
17/07/2020
23/09/2011
01/08/2010
01/12/2002
Språk:
Engelsk
Versjon:
17/07/2020
Filstørrelse:
325 KB
Filnavn:
TI00255TEN_0220.pdf
Device viewer
Engelsk versjon - 07/2021
Technical documentation in other languages
Språk:
Engelsk
Versjon:
14/07/2021
Filstørrelse:
478.5 KB
Filnavn:
SD02429R09EN_0121.pdf
33 dokumenter
EN
NO
Tsjekkisk Tysk Spansk French Italiensk Japansk Polsk Portugisisk Russisk Kinesisk
17/07/2020
23/09/2011
01/08/2010
01/12/2002
Språk:
Engelsk
Versjon:
17/07/2020
Filstørrelse:
325 KB
Filnavn:
TI00255TEN_0220.pdf
Omnigrad TSC Thermocouple thermometers
Språk:
Engelsk
Versjon:
29/08/2005
Filstørrelse:
250.4 KB
Filnavn:
TI090ten.pdf
XA TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
RTD/TC thermometers ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da Ex ia IIIC Txxx °C Db
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Italiensk Koreansk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Slovakisk Slovensk Svensk
28/03/2023
20/12/2021
03/05/2016
28/11/2012
01/06/2009
Språk:
Engelsk
Versjon:
28/03/2023
Filstørrelse:
450.8 KB
Filnavn:
XA00072REN_1623-00.pdf
XA iTHERM TM211, TPx100, TSx310
RTD/TC inserts and cable thermometers ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Italiensk Koreansk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Slovakisk Slovensk Svensk
30/03/2023
18/07/2022
10/07/2019
28/11/2016
28/11/2012
Språk:
Engelsk
Versjon:
30/03/2023
Filstørrelse:
456.3 KB
Filnavn:
XA00100REN_1823-00.pdf
TPx100, TSx310,
iTHERM TS111
RTD/TC inserts and cable thermometers 0Ех ia IIC T6…T1 Ga Х Ga/Gb Ех ia IIC T6…T1 X Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN
NO
Russisk
01/11/2021
13/04/2020
19/05/2016
Språk:
Engelsk
Versjon:
01/11/2021
Filstørrelse:
433.2 KB
Filnavn:
XA01421TEN_0321.pdf
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers 0Ех ia IIC T6…T1Ga Х Ga/Gb Ех ia IIC T6…T1 Ga Х Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN
NO
Russisk
10/03/2020
02/11/2016
Språk:
Engelsk
Versjon:
10/03/2020
Filstørrelse:
171.9 KB
Filnavn:
XA01459TEN_0220.pdf
Safety instructions ATEX II1GD or II 1/2 GD
RTD / TC inserts and cable thermometers Omniset TPR100, TPC100, TSx310
EN
NO
Tysk French
01/06/2009
Språk:
Engelsk
Versjon:
01/06/2009
Filstørrelse:
1.8 MB
Filnavn:
XA087ra3_0609.pdf
XA TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1xx
RTD/TC thermometers ATEX: Ex nA IIC T6 Gc Ex ec IIC Txxx°C Gc Ex tc IIIC Txxx°C Dc
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Italiensk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Slovakisk Slovensk Svensk Kinesisk
20/11/2023
13/12/2022
14/03/2022
23/05/2019
04/08/2017
Språk:
Engelsk
Versjon:
20/11/2023
Filstørrelse:
452.6 KB
Filnavn:
XA00044REN_2023-00.pdf
Technical documentation in other languages
Språk:
Engelsk
Versjon:
14/07/2021
Filstørrelse:
478.5 KB
Filnavn:
SD02429R09EN_0121.pdf
Thermometer und Transmitter für die Prozessindustrie
Språk:
Tysk
Versjon:
17/05/2023
Filstørrelse:
17.9 MB
Filnavn:
FA00006Tde_2223_online.pdf
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
The unit is not repairable
Gasket spares TA50-QB/FB D=3mm, AISI 316
Gasket spares TA50-GB/NB/HB/PB/BB/CB/DB
