Spesifikasjonene kort oppsummert
Input
2 x universal (U, I, R, RTD, TC)
Output
2 x analogue output (I, U) 1 x loop power supply
Output
2 x analogue output (I, U) 1 x loop power supply
Display
Multicolor backlight LCD White/black/yellow Bargraph Unit TAG Alarm warning in plain text
Bruksområde
Analog measured values are indicated, evaluated and calculated by the field indicator. With the integrated loop power supply two-wire sensors can be powered. The universal inputs enable the connection of current, voltage, RTDs and TCs. Limit values can be monitored and relays can be switched. Via analog outputs process signals can be forwarded. The integrated application package "differential pressure" allows the quick and easy commissioning for differential pressure applications.

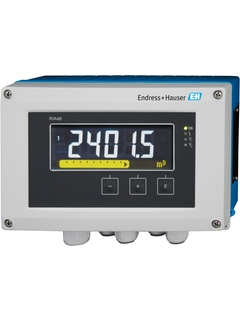

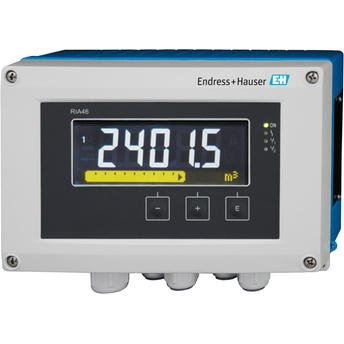

The RIA46 field meter exhibits a display, analog inputs for process and status signals, analog and digital outputs, and an interface for configuration. Connected sensors can be powered by the integrated LPS. All measured and calculated values are available as a signal source for display, outputs, relays and the interface.
Fordeler
5-digit 7-segment LC display, backlit
1 or 2 universal inputs
2 relays (optional)
Min./max. value saved
1 or 2 calculated values and linearization table
Digital status output (Open Collector)
SIL 2 approval (optional)

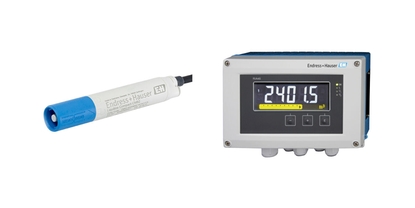

Få dette produktet som en del av en pakke
Enkle produkter
Enkelt å velge, intallere og bruke
Tekniske egenskaper
Enkelhet
Standardprodukter
Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
High- end produkter
Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
Spesialprodukter
Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
FLEX utvalget
Tekniske egenskaper
Enkelhet
Fundamental utvalg
Møter dine grunleggende målebehov
Tekniske egenskaper
Enkelhet
Lean utvalg
Håndter henkelt dine kjerneprosesser
Tekniske egenskaper
Enkelhet
Extended utvalg
Optimaliser prosessene dine med innovative teknologier
Tekniske egenskaper
Enkelhet
Xpert utvalg
Mestre de mest utfordrende applikasjonene dine
Tekniske egenskaper
Enkelhet
Lean utvalg
Standardprodukter
Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
©Endress+Hauser
Loading alternative products
Measuring principle
Indicators with control unit
Measuring principle
Field meter with control unit
Function
Display Loop Power Supply Transmitter Functionality Barrier Signal Isolation Calculation Limit Alarm
Display
Multicolor backlight LCD White/black/yellow Bargraph Unit TAG Alarm warning in plain text
Input
2 x universal (U, I, R, RTD, TC)
Output
2 x analogue output (I, U) 1 x loop power supply
Output
2 x analogue output (I, U) 1 x loop power supply
Software functions
Linearization Minimum value per channel Maximum value per channel Calculation Band value monitoring
Certificates
ATEX II(1)GD [Ex ia] IIC CSA General Purpose CSA AIS, NI/I/2/ABCDEFG/T4 FM AIS, NI/I/2/ABCDEFG/T4 TIIS [Ex ia] IIC NEPSI [Ex ia] IIC UK II(1)G [Ex ia Ga] IIC, II(1)D [Ex ia Da] IIIC
Function
Display Loop Power Supply Transmitter Functionality Barrier Signal Isolation Calculation Limit Alarm
Certification
ATEX II (1) GD [Ex ia] 4C CSA AIS NI/I/2 ABCDEFG/T4 FM AIS NI/I/2 ABCDEFG/T4 UR C/US
Input
2 x universal (U, I, R, RTD, TC)
Output
2 x analogue output (I, U) 1 x loop power supply
Relay output
2 x changeover contact 1 x open collector
Auxiliary power supply / Loop power supply
Dimensions (wxhxd)
Field housing: 199 x 133 x 96 mm (7.83" x 5.24" x 3.78")
Software
Linearization Minimum value per channel Maximum value per channel Calculation Band value monitoring
Operation
3 keys Interface CDI to USB at PC + configuration software FieldCare
Display
Multicolor backlight LCD White/black/yellow Bargraph Unit TAG Alarm warning in plain text
Mest nedlastet
RIA46
Engelsk versjon - 08/2022
Field meter
EN
NO
DE ES FR IT JA PL PT RU ZH
31/08/2022
07/11/2016
30/05/2016
10/03/2016
31/01/2014
Språk:
Engelsk
Versjon:
31/08/2022
Filstørrelse:
784.3 KB
Filnavn:
TI00142REN_0722-00.pdf
RIA46
Engelsk versjon - 08/2022
Field meter
EN
NO
DE ES FR IT JA PL PT RU ZH
31/08/2022
10/03/2016
30/01/2014
07/06/2011
26/11/2009
Språk:
Engelsk
Versjon:
31/08/2022
Filstørrelse:
2.3 MB
Filnavn:
BA00274REN_0422-00.pdf
47 dokumenter
EN
NO
Tysk Spansk French Italiensk Japansk Polsk Portugisisk Russisk Kinesisk
31/08/2022
07/11/2016
30/05/2016
10/03/2016
31/01/2014
Språk:
Engelsk
Versjon:
31/08/2022
Filstørrelse:
784.3 KB
Filnavn:
TI00142REN_0722-00.pdf
EN
NO
Tysk Spansk French Italiensk Japansk Polsk Portugisisk Russisk Kinesisk
31/08/2022
10/03/2016
30/01/2014
07/06/2011
26/11/2009
Språk:
Engelsk
Versjon:
31/08/2022
Filstørrelse:
2.3 MB
Filnavn:
BA00274REN_0422-00.pdf
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Indonesisk Italiensk Japansk Koreansk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Russisk Slovakisk Slovensk Svensk Thai Tyrkisk Kinesisk
30/08/2022
20/10/2014
18/11/2010
08/04/2010
26/11/2009
Språk:
Norsk
Versjon:
30/08/2022
Filstørrelse:
1.3 MB
Filnavn:
KA00273RNO_1522-00.pdf
ATEX: II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC Safety instructions for electrical apparatus in explosion-hazardous areas
EN
NO
Bulgarsk Tsjekkisk Dansk Tysk Gresk Spansk Estlandsk Finsk French Kroatisk Ungarsk Italiensk Lithuanian Latvian Nederlandsk Polsk Portugisisk Rumensk Russisk Slovakisk Slovensk Svensk
27/06/2022
04/11/2016
04/07/2009
09/04/2009
Språk:
Engelsk
Versjon:
27/06/2022
Filstørrelse:
442.6 KB
Filnavn:
XA00079REN_1422-00.pdf
CSA: Control Drawing AIS, ANI, NI 120400112
Språk:
Engelsk
Versjon:
08/06/2010
Filstørrelse:
79.8 KB
Filnavn:
120400112.pdf
FM: Control Drawing AIS, ANI 120400111
Språk:
Engelsk
Versjon:
03/06/2009
Filstørrelse:
317.2 KB
Filnavn:
120400111.pdf
Control Drawing CSA AIS, ANI, NI RIA46
Display with Control Functions RIA46 Installation Notes for hazardous locations
Språk:
Engelsk
Versjon:
08/04/2010
Filstørrelse:
169.8 KB
Filnavn:
120400112.pdf
Control Drawing FM approval AIS, ANI RIA46
Display with Control FunctionsRIA46 Installation Notes for hazardous locations
Språk:
Engelsk
Versjon:
08/04/2010
Filstørrelse:
110.1 KB
Filnavn:
120400111.pdf
Technical documentation in other languages
Språk:
Engelsk
Versjon:
14/07/2021
Filstørrelse:
478.5 KB
Filnavn:
SD02429R09EN_0121.pdf
Functional Safety Manual for Process Meter RIA46
EN
NO
Tysk
07/02/2019
15/02/2017
08/04/2014
10/03/2010
Språk:
Engelsk
Versjon:
07/02/2019
Filstørrelse:
751.6 KB
Filnavn:
SD00023REN_1519.pdf
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit small parts: Goretex filter, 2x hinge bolts, cable shield ground clamp (metal set = 5 x bracket + bolt/washers)
Tegningsnummer
Ordrekode
7
RIA46X-GG
Front Alu incl. front foil + glass
Tegningsnummer
Ordrekode
1
RIA46X-GB
Front plastic incl. front foil
Tegningsnummer
Ordrekode
2
RIA46X-GA
Tegningsnummer
Ordrekode
4
RIA46X-GC
Lower part Alu, metric thread
Tegningsnummer
Ordrekode
3
RIA46X-GD
Lower part Alu, NPT1/2 thread
Tegningsnummer
Ordrekode
3
RIA46X-GE
Kit cover + connection parts: Cover for front + lower part, counter plate for cable gland (plastic housing), ribbon cable main board-display board
Tegningsnummer
Ordrekode
5
RIA46X-GF
Terminal plug 2pole space5.0
Tegningsnummer
Ordrekode
11
71084277
Mainboard, 1 channel w/o relay, non Ex 24-230V (-20%...10%)
Tegningsnummer
Ordrekode
8
RIA46X-NA
Mainboard, 1 channel w/o relay, Ex 24-230V (-20%...10%)
Tegningsnummer
Ordrekode
8
RIA46X-NB
Mainboard, 1 channel + relay, non Ex 24-230V (-20%...10%)
Tegningsnummer
Ordrekode
8
RIA46X-NC
Mainboard, 1 channel + relay, Ex 24-230V (-20%...10%)
Tegningsnummer
Ordrekode
8
RIA46X-ND
Mainboard, 2 channel w/o relay, non Ex 24-230V (-20%...10%)
Tegningsnummer
Ordrekode
8
RIA46X-NE
Mainboard, 2 channel w/o relay, Ex 24-230V (-20%...10%)
Tegningsnummer
Ordrekode
8
RIA46X-NF
Mainboard, 2 channel + relay, non Ex 24-230V (-20%...10%)
Tegningsnummer
Ordrekode
8
RIA46X-NG
Mainboard, 2 channel + relay, Ex 24-230V (-20%...10%)
Tegningsnummer
Ordrekode
8
RIA46X-NH
Tegningsnummer
Ordrekode
10
RIA46X-DA
Tegningsnummer
Ordrekode
9
RIA46T-
Install. kit stainl. steel housing W08
Cable gland kit plastic: 4x M16x1.5 + 1x M20x1.5
Tegningsnummer
Ordrekode
6
RIA46X-GH
Adapter kit NPT: 1x M20x1.5 (male) to NPT1/2 (female) 4x M16x1.5 (male) to NPT1/2 (female)
Tegningsnummer
Ordrekode
6
RIA46X-GI
1x adapter M20 on NPT1/2, stainless steel
Mounting set wall/pipe, plastic housing RIA46, RIA16, RID16
RIA16/RID16/RIA46 weather protection cover
