Spesifikasjonene kort oppsummert
-
Input
1 x analog (U, I, RTD, TC, R)
-
Output
1 x analog (U, I)
1 x transmitter power supply -
Display
LCD multicolour
Illuminated
Bargraph -
Power Supply
90...250 V AC
20...28 V AC
20...36 V DC
Bruksområde
The process measuring device monitors and displays the analog measured values. Pumps can be monitored using the digital status inputs. The RIA452 can supply connected two-wire sensors directly with power.
The RIA452 can supply connected two-wire sensors directly with power, optionally intrinsically safe. Up to eight freely programmable relays monitor the measured value for exceeding or falling below limit values. Other operating modes for the relays are sensor or device faults, batch and pump control functions (e.g. alternating pump control). In addition, the RIA452 can be used as a preset counter and for flow measurement in open channels and measuring weirs.
Fordeler
7-digit 14-segment LC display, large bar graph with overrange and underrange
Digital status inputs for pump monitoring
Flow measurement for open channels and weirs
Intrinsically safe input with integrated loop power supply
Min/Max value saved
Linearization table with up to 32 support points
Lean utvalg
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
FLEX utvalget | Tekniske egenskaper | Enkelhet |
---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Forgjenger
-
-
Teknisk informasjon (TI)

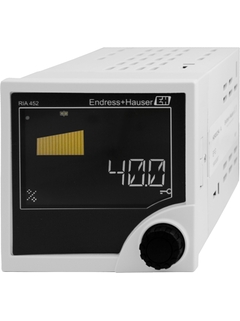

RIA452
Process indicator
EN NO 30/12/201925/01/201703/12/200906/08/200825/09/2006Språk:
Engelsk
Versjon:
30/12/2019
Filstørrelse:
778.8 KB
Filnavn:
TI00113REN_1419.pdf
-
-
-
Driftsinstruksjon (BA)
Betriebsanleitung/Operating Instructions RIA452 Software Version 2.0
Digitaler Prozessanzeiger zur Überwachung
und Darstellung von analogen Messwerten mit Pumpensteuer-,
Batchfunktionen und Durchflussberechnung/ Digital process display unit
for monitoring and displaying analog measured values withpump control
and batch functions and flow calculationEN NO 25/09/2006Språk:
Engelsk
Versjon:
25/09/2006
Filstørrelse:
4.5 MB
Filnavn:
BA242Ra2.pdf
-
-
-
Driftsinstruksjon (BA)
RIA452
Process indicator
EN NO 31/01/202320/02/202130/12/201925/01/201722/02/2013Språk:
Engelsk
Versjon:
31/01/2023
Filstørrelse:
2.1 MB
Filnavn:
BA00265REN_1723-00.pdf
-
-
-
Driftsinstruksjon (BA)
Betriebsanleitung Prozessanzeiger RIA452 / Operating Instructions process display RIA452
Digitaler Prozessanzeiger im Schalttafeleinbaugehäuse zur Überwachung
und Darstellung von analogen Messwerten mit Pumpensteuer-
und Batchfunktionen / Digital process display unit in panel mounted
housing for monitoring and displaying analog measured values with pump
control and batch functionsEN NO 17/10/200514/06/200522/03/200515/02/200514/01/2005Språk:
Engelsk
Versjon:
17/10/2005
Filstørrelse:
7.2 MB
Filnavn:
BA188Ra3.pdf
-
-
-
Driftsinstruksjon (BA)
Betriebsanleitung/Operating Instructions RIA452 Software Version 2.01
Digitaler Prozessanzeiger zur Überwachung
und Darstellung von analogen Messwerten mit Pumpensteuer-,
Batchfunktionen und Durchflussberechnung /
Digital process display unit for monitoring and displaying analog
measured values withpump control and batch functions and flow calc
ulationEN NO 21/09/200730/08/2007Språk:
Engelsk
Versjon:
21/09/2007
Filstørrelse:
6.7 MB
Filnavn:
BA254Ra3_0907.pdf
-
-
-
Driftsinstruksjon (BA)
Operating Manuals ReadWin 2000 (GB)
Operating Manuals ReadWin 2000
EN NO 01/01/201031/10/200820/06/200725/07/2001Språk:
Engelsk
Versjon:
01/01/2010
Filstørrelse:
6.3 MB
Filnavn:
BA137Ren_0110.pdf
-
-
-
Kort instruksjon (KA)
RIA452
Prosessindikator
EN NO 28/01/202008/01/201523/06/2008Språk:
Norsk
Versjon:
28/01/2020
Filstørrelse:
877.8 KB
Filnavn:
KA00264RNO_1420.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
RIA452
CSA:
Control Drawing AIS, ANI
021400112Språk:
Engelsk
Versjon:
03/11/2004
Filstørrelse:
1.8 MB
Filnavn:
021400112.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
RIA452
FM:
Control Drawing AIS, ANI
021400111Språk:
Engelsk
Versjon:
03/11/2004
Filstørrelse:
1.8 MB
Filnavn:
021400111.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
RIA452 ATEX: ATEX II (1)GD Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.EN NO 09/12/201602/06/201411/03/201016/09/2005Språk:
Engelsk
Versjon:
09/12/2016
Filstørrelse:
761.2 KB
Filnavn:
XA00053RA3_1416.pdf
-
