Spesifikasjonene kort oppsummert
-
Process temperature
-40 °C ... 135 °C
(-40 °F ... 275 °F) -
Process pressure / max. overpressure limit
Vacuum ... 50 bar
(Vacuum ... 725 psi) -
Min. conductivity of medium
20 µS/cm
Bruksområde

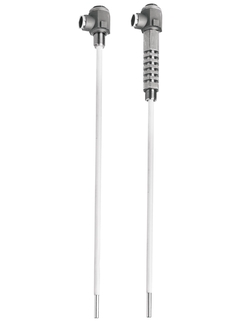

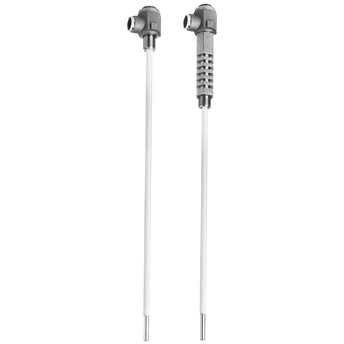

The 11375Z is a cost-effective and reliable solution for conductive point level detection in process or storage tanks for all kinds of liquids.
For conductive point level detection in process or storage tanks, for conductivity as of 0.02mS/cm. As overfill prevention with line monitoring even in Ex-area Zone 0 or as pump protection in pipes and two-point control.
Process connection: Thread
Measuring range: 50 to 2,000mm (1.9 to 78.7")
Temperature: -40 to +200°C (-40 to 392°F)
Pressure: -1 to +50bar (-15 to +725psi )
Components: Transmitter FTW325
International explosion protection certificates, overfill prevention WHG
Fordeler
Long operating life and reliable function without wear since no moving parts in the tank
Cost-effective probe for conductive liquid
Probe can be shortened as required
Cooling adapter for higher fluid temperatures, as of 100°C
Lean utvalg
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
FLEX utvalget | Tekniske egenskaper | Enkelhet |
---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Forgjenger
-
-
Teknisk informasjon (TI)
Rod Probe 11375Z Technical Information
Partially insulated rod probe for use in conductive liquids
EN NO 01/06/201012/10/2004Språk:
Engelsk
Versjon:
01/06/2010
Filstørrelse:
455.2 KB
Filnavn:
TI298FEN_0510.pdf
-
-
-
Kort instruksjon (KA)
Einstabsonde 11375Z Betriebsanleitung
Stabsonde zum Einsatz in leitfähigen Flüssigkeiten
Rod probe
for use in conductive liquidsEN NO 12/10/2004Språk:
Engelsk
Versjon:
12/10/2004
Filstørrelse:
227.7 KB
Filnavn:
KA240Fa6.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
Conductive Limit Detection 11362Z, 11363Z, 11375Z, 11961Z
II 1/2 G Ex ia IIC T6 Ga/Gb
Språk:
Engelsk
Versjon:
13/09/2021
Filstørrelse:
403.2 KB
Filnavn:
XA02618FEN_0121-00.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
Conductive Limit Detection 11362Z, 11363Z, 11375Z, 11961Z
II 1/2 G Ex ia IIC T6 Ga/Gb
EN NO 07/06/202129/08/201601/08/2002Språk:
Engelsk
Versjon:
07/06/2021
Filstørrelse:
405.3 KB
Filnavn:
XA00197FEN_1421.pdf
-
-
-
Produsentdeklarasjon
Product family: Einstabsonde
Product root: 11375Z-
Declaration number: HE_00258_01.16
Manufacturer specification: Food hygiene, 10/2011, 1935/2004EN NO 13/01/2016Språk:
Engelsk
Versjon:
13/01/2016
Filstørrelse:
2.4 MB
Filnavn:
HE_00258_01.15_EU_FCM 1935-2004 11375Z.pdf
-
-
-
EU-deklarasjon
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-
Declaration number: EU_01077_01.22EN NO 31/08/2022Språk:
Engelsk
Versjon:
31/08/2022
Filstørrelse:
997.8 KB
Filnavn:
EU_01077_01.22.pdf
-
-
-
EU-deklarasjon
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-
Declaration number: TÜV02ATEX1951XEN NO 14/01/2021Språk:
Engelsk
Versjon:
14/01/2021
Filstørrelse:
2.4 MB
Filnavn:
EG_02 050-f.pdf
-
-
-
UK-samsvar vurdert
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-
Declaration number: UK_00271_01.21Språk:
Engelsk
Versjon:
11/05/2021
Filstørrelse:
267 KB
Filnavn:
UK_00271_01.21.pdf
-
-
-
UK-samsvar vurdert
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-
Declaration number: UK_00434_01.21EN NO 12/10/2021Språk:
Engelsk
Versjon:
12/10/2021
Filstørrelse:
302.1 KB
Filnavn:
UK_00434_01.21.pdf
-
-
-
Eksplosjonsvern
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-, S11362Z-,
S11363Z-, S11375Z-, S11961Z-
Region: Europe (ATEX)
Approval agency: TÜV
Category: II 1/2 G, II 1 G
Protection: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/GbEN NO 18/01/2021Språk:
Engelsk
Versjon:
18/01/2021
Filstørrelse:
880.4 KB
Filnavn:
TUV 02 ATEX 1951X_issue01.pdf
-
