Spesifikasjonene kort oppsummert
-
Accuracy
+/- 4mm or +/- 0,2 % of set measuring range
-
Process temperature
-40 °C ... 80 °C
(-40 °F ... 176 °F) -
Process pressure / max. overpressure limit
0,7 bar ... 2,5 bar abs
(10 psi ... 36 psi) -
Max. measurement distance
Liquids: 20 m (66 ft),
Solids: 10 m (33 ft) -
Main wetted parts
PVDF
Bruksområde

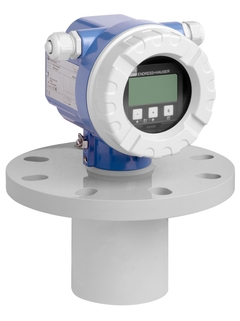

The Prosonic FMU44 sensor is suited for non-contact level measurement in fluids, pastes, coarse bulk material and flow measurement in open channels or at weirs. The two-wire or four-wire compact transmitter can be used in applications with storage tanks, agitators, on stockpiles and conveyor belts. The envelope curve can be shown on the on-site display for simple diagnosis. Linearization function (up to 32 points) for conversion of the measured value into any unit of length, volume or flow rate.
Two-wire or four wire instrument for continuous non-contact level and flow measurement.
Process connection: Flange
Temperature: -40 to +80°C (-40 to +176°F)
Pressure: +0.7 to +2.5bar (+10 to +36psi)
Maximum measuring distance: Liquids 20m (66ft), Solids 10m (33ft)
Blocking distance: Liquids and Solids 0.5m (1.9ft)
International explosion protection certificates
Fordeler
Reliable non-contact measurement
Quick and simple commissioning via menu-guided on-site operation with four-line plain text display, 7 languages selectable
Envelope curves on the on-site display for simple diagnosis
Hermetically sealed and potted sensor
Chemically resistant sensor out of PVDF
Calibration without filling or discharging
Integrated temperature sensor for automatic correction of the temperature dependent sound velocity
Videoer
Extended utvalg
-
High- end produkter
- Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
Suksesshistorier
Mest nedlastet
-
-
Teknisk informasjon (TI)
Prosonic M FMU44
Engelsk versjon - 06/2022
Ultrasonic measuring technology
EN NO 09/06/2022Språk:
Engelsk
Versjon:
09/06/2022
Filstørrelse:
1 MB
Filnavn:
TI01460FEN_0121-00.pdf
-
123 dokumenter
-
-
Teknisk informasjon (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN NO 25/03/202415/09/202328/10/202130/07/202119/06/2020Språk:
Engelsk
Versjon:
25/03/2024
Filstørrelse:
1.1 MB
Filnavn:
TI00426FEN_2524.pdf
-
-
-
Teknisk informasjon (TI)
Prosonic M FMU40/41/42/43/44 Technical Information
Ultrasonic Level Measurement
Compact transmitters for non-contact level measurement of fluids,
pastes and coarse bulk materialsEN NO 19/12/201426/06/201416/01/201304/04/201231/03/2011Språk:
Engelsk
Versjon:
19/12/2014
Filstørrelse:
3.1 MB
Filnavn:
TI00365FEN_1714.pdf
-
-
-
Teknisk informasjon (TI)
Prosonic M FMU44
Ultrasonic measuring technology
EN NO 09/06/2022Språk:
Engelsk
Versjon:
09/06/2022
Filstørrelse:
1 MB
Filnavn:
TI01460FEN_0121-00.pdf
-
-
-
Driftsinstruksjon (BA)
Prosonic M FMU44 HART
Ultrasonic measuring technology
EN NO 09/06/2022Språk:
Engelsk
Versjon:
09/06/2022
Filstørrelse:
1.6 MB
Filnavn:
BA01965FDE_0122-00.pdf
-
-
-
Driftsinstruksjon (BA)
Prosonic M FMU40/41/42/43/44
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materialsEN NO 02/04/201227/02/200930/05/200803/05/200713/04/2005Språk:
Engelsk
Versjon:
02/04/2012
Filstørrelse:
3.7 MB
Filnavn:
BA00239FEN_1312.pdf
-
-
-
Driftsinstruksjon (BA)
Prosonic M FMU40/41/42/43/44
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materialsEN NO 02/04/201201/09/200720/07/200614/02/200401/01/2002Språk:
Engelsk
Versjon:
02/04/2012
Filstørrelse:
1.5 MB
Filnavn:
BA00240FEN_1312.pdf
-
-
-
Driftsinstruksjon (BA)
Prosonic M FMU40/41/42/43/44
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materialsEN NO 02/04/201201/01/200930/04/200707/08/200601/07/2006Språk:
Engelsk
Versjon:
02/04/2012
Filstørrelse:
2.6 MB
Filnavn:
BA00237FEN_1312.pdf
-
-
-
Driftsinstruksjon (BA)
Prosonic M FMU40/41/42/43/44
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materialsEN NO 04/04/201227/02/200903/05/200707/08/200617/07/2006Språk:
Engelsk
Versjon:
04/04/2012
Filstørrelse:
3.2 MB
Filnavn:
BA00238FEN_1312.pdf
-
-
-
Kort instruksjon (KA)
Prosonic M FMU44 HART
Ultrasonisk måleteknologi
EN NO 09/06/2022Språk:
Norsk
Versjon:
09/06/2022
Filstørrelse:
910.2 KB
Filnavn:
KA01426FNO_0122-00.pdf
-
-
-
Kort instruksjon (KA)
FMU4x - Exchange of housing T12
Prosonic M FMU4x - Exchange of housing T12
EN NO 16/04/2021Språk:
Engelsk
Versjon:
16/04/2021
Filstørrelse:
266.7 KB
Filnavn:
KA00570F00_A2.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Plug 3-pole, M12, gasket
-
further parts
Ordrekode52020763 -
-
Set of screws housing F12/T12/F23
-
Housing/housing accessories
TegningsnummerOrdrekode12535720-9020 -
-
Sealing kit FMU4x
-
Sealing
TegningsnummerOrdrekode6552010526 -
-
Cover F12/T12 Alu, coated, gasket
-
Cover
TegningsnummerOrdrekode20517391-0011 -
-
Cover F12/T12 Alu, window, gasket
-
Cover
TegningsnummerOrdrekode2052005936 -
-
Cover terminal compartment F12/F23
-
Cover
TegningsnummerOrdrekode1152006026 -
-
Cover terminal compartment F12/F23,FHX40
-
Cover
TegningsnummerOrdrekode1152019062 -
-
O-ring 113.9x3.63 EPDM, 5 pieces
-
further parts
Ordrekode71092209 -
-
Terminal module 4-pole, HART, 2-wire
-
Power supply
TegningsnummerOrdrekode3552006197 -
-
Terminal module 4-pole, PA, FF
-
Power supply
TegningsnummerOrdrekode3552012156 -
-
Power supply 10.5-32VDC (housing F12)
-
Power supply
TegningsnummerOrdrekode3552013304 -
-
Power supply 90-250VAC (F12), Ex only
-
Power supply
TegningsnummerOrdrekode3552013305 -
-
Power supply CSA, 10.5-32VDC (housg F12)
-
Power supply
TegningsnummerOrdrekode3552015585 -
-
Power supply CSA, 90-250VAC (housg F12)
-
Power supply
TegningsnummerOrdrekode3552015586 -
-
Terminal mod. 4-pol.,EEx ia,HART,T12,OVP
-
Power supply
TegningsnummerOrdrekode3552018949 -
-
Terminal mod. 2-p.,EEx ia,PA/FF,T12,OVP
-
Power supply
TegningsnummerOrdrekode3552018950 -
-
Power supply 90-250VAC (F12) v2, Non-Ex
-
Power supply
TegningsnummerOrdrekode3571396869 -
-
Electronics FMU4x, Ex, 4-wire, HART,v4.0
-
Electronic (sensor)
TegningsnummerOrdrekode3071025602 -
-
Electr.FMU4x,haz.,2-wire,HART, v4.02
-
Electronic (sensor)
TegningsnummerOrdrekode3071344231 -
-
Electronics FMU4x, Ex, PA, v4.0_2
-
Electronic (sensor)
TegningsnummerOrdrekode3071344233 -
-
Electronics FMU4x, Ex, FF, v4.02.2
-
Electronic (sensor)
TegningsnummerOrdrekode3071462298 -
-
Display VU331, version 3
-
Display
TegningsnummerOrdrekode4071386715 -
-
Sensor FMU44, gasket
-
Sensoric
TegningsnummerOrdrekode5071037028 -
-
Cable FHX40, 5m
-
further parts
Ordrekode71020502 -
-
Cable FHX40, 10m
-
further parts
Ordrekode71020503 -
-
Cable FHX40, 30m
-
further parts
Ordrekode71020504 -
-
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60
-
further parts
Ordrekode71000221 -
-
Commubox FXA195
-
further parts
OrdrekodeFXA195- -
-
Display FHX40
OrdrekodeFHX40- -
Mounting bracket FAU20
Ordrekode942666-0000 -
ToF Adapter FXA291
Ordrekode71007843 -
Mounting bracket FHX40 1" / 2" pipe
Ordrekode52013874 -
Protective cover for housing T12/F12, SS
Ordrekode543199-0001 -
Mounting bracket G2 120x75x40 316L
Ordrekode71022967 -
Mounting bracket FAU 20_316TI
Ordrekode942668-0000
