Bruksområde

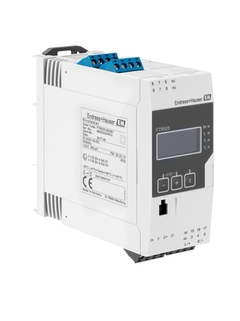

The process transmitter Nivotester FTR525 is used in conjunction with the microwave barrier Soliwave FQR57/FDR57 for detection of point levels and bulk flow (flow / no flow, trend). The microwave barrier is also suitable for detecting and counting objects, detection of deposits as well as monitoring of filling processes and material transfer points. It can be installed in containers, conduits, hoppers, filling stations, shafts, filters or on free fall shafts.
Non-contact (wear- and maintenance-free) limit detection (min/max) and flow monitoring (flow/no flow, trend) for bulk solids.
Detecting, counting and positioning of objects
Detection and analysis of deposits and contamination in filters
Monitoring of filling processes
Monitoring of material transfer points
For high temperature applications up to 450°C (+842°F)
For high pressure applications up to 20bar (+290psi)
International explosion protection certificates
Fordeler
Simple und comfortable menu-guided operation via display and keys
Different adjustment functions (automatic or manual) with clear graphic representation of the set detection range and the current signal strength
Up to 5 different channels can be set for parallel operation of several microwave barriers which are installed in close proximity to each other
Offers functions for application analysis
Provides many adjustment possibilities such as damping, selectable switch-on and switch-off points as well as switch-on and switch-off delays
Easy installation due to compact housing for easy inline mounting on standard top-hat rail and wiring via pluggable terminal block connectors
High level of operational safety through line monitoring up to the sensor
Extended utvalg
-
High- end produkter
- Høyst funksjonelle og praktiske
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
FLEX utvalget | Tekniske egenskaper | Enkelhet |
---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Forgjenger
-
-
Teknisk informasjon (TI)
Nivotester FTR525 Technical Information
Process transmitter with control unit for Soliwave
FQR57/FDR57 microwave barrierEN NO 28/10/202015/11/201816/01/2017Språk:
Engelsk
Versjon:
28/10/2020
Filstørrelse:
1 MB
Filnavn:
TI01329FEN.PDF
-
-
-
Teknisk informasjon (TI)
TI Soliwave FQR57/FDR57
Microwave barrier
EN NO 30/09/202210/12/201815/05/201815/03/201816/01/2017Språk:
Engelsk
Versjon:
30/09/2022
Filstørrelse:
2.3 MB
Filnavn:
TI01330FEN_0521.pdf
-
-
-
Driftsinstruksjon (BA)
Operating Instructions Nivotester FTR525
Process transmitter with control unit for the Soliwave
microwave barrierEN NO 28/10/202010/12/201816/01/2017Språk:
Engelsk
Versjon:
28/10/2020
Filstørrelse:
2 MB
Filnavn:
BA01683FEN.PDF
-
-
-
Kort instruksjon (KA)
Brief operating instruction
Process transmitter with control unit for the
Soliwave FQR57/FDR57 microwave barrierEN NO 28/10/202015/11/201804/07/2017Språk:
Engelsk
Versjon:
28/10/2020
Filstørrelse:
2 MB
Filnavn:
KA01344FA2.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
Safety Instructions Soliwave FQR57, FDR57 Nivotester FTR525
Ex ia IIC T4 Ga
Ex ia IIIC T135 °C Da
Ex ia IIC T4 Ga/Gb
Ex ia IIIC T135 °C Da/Db
[Ex ia Ga] IIC
[Ex ia Da] IIICSpråk:
Engelsk
Versjon:
16/01/2017
Filstørrelse:
194.9 KB
Filnavn:
XA01604FEN_0117.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
Soliwave FQR57, FDR57
II 1G Ex ia IIC T4 Ga
II 1D Ex ia IIIC T135 °C Da
II 1/2G Ex ia IIC T4 Ga/Gb
II 1/2D Ex ia IIIC T135 °C Da/DbEN NO 11/05/202112/09/201816/01/2017Språk:
Engelsk
Versjon:
11/05/2021
Filstørrelse:
447.8 KB
Filnavn:
XA01603FEN_0321.pdf
-
-
-
Kompetansebrosjyre (CP)
Point level detection in liquids and bulk solids
Selection and engineering guide
Språk:
Engelsk
Versjon:
27/08/2024
Filstørrelse:
13.4 MB
Filnavn:
CP00007F00EN1824.pdf
-
-
-
Kompetansebrosjyre (CP)
Grenzstanddetektion in Flüssigkeiten und Schüttgütern
Auswahl- und Projektierungshilfe
Språk:
Tysk
Versjon:
27/08/2024
Filstørrelse:
13.8 MB
Filnavn:
CP00007F00DE1824.pdf
-
-
-
EU-deklarasjon
Product family: Nivotester
Product root: FTR525-
Declaration number: EC_00689_02.18EN NO 19/03/2021Språk:
Engelsk
Versjon:
19/03/2021
Filstørrelse:
1006.5 KB
Filnavn:
EC_00689_02.21.pdf
-
-
-
EU-deklarasjon
Product family: Nivotester
Product root: FTR525-
Declaration number: EC_00690_02.18EN NO 19/03/2021Språk:
Engelsk
Versjon:
19/03/2021
Filstørrelse:
1.3 MB
Filnavn:
EC_00690_02.21.pdf
-
