Spesifikasjonene kort oppsummert
-
Process temperature
Any
-
Process pressure / max. overpressure limit
Any
-
Min. density of medium
Any
-
Min. conductivity of medium
Any
Bruksområde

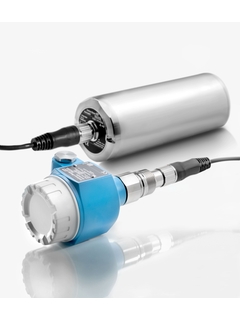

The Gammapilot FTG20 is the world’s most advanced Geiger-Mueller counter with highest available sensitivity and outstanding features. Even under extreme process conditions like high pressure, high temperature, corrosiveness, toxicity and abrasion, the radiometric measuring principle can be employed without any problems.
For liquids, solids, suspensions and sludges etc. Particularly for applications under extreme measuring conditions, e.g. high pressure, high temperature, corrosiveness, toxicity, abrasion. All kinds of process vessels, e.g. reactors, autoclaves, separators, acid tanks, mixers, cyclones, cupola furnaces.
Temperature: No limitation (non-invasive, extraneous)
Pressure: No limitation (non-invasive, extraneous)
Switch time: Up to 0.4 seconds
International explosion protection certificates
Fordeler
Sensor and transmitter: One instrument for all measuring tasks - can be used universally due to numerous certificates and approvals
Highest availability, reliability and safety, even for extreme process and ambient conditions
No recalibration after electronics exchange because of HistoROM data management concept and automatic decay compensation
Optimum adjustment to the respective application via a variety of sensitivity versions
Relay, 8/16mA (passive - two-wire loop powered) or 4 to 20mA output for easy system integration

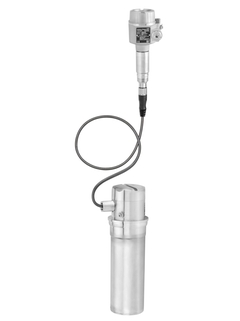

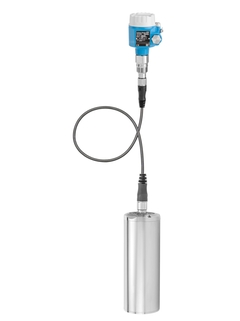

Aluminum or stainless steel housing for heavy-duty applications
Easy commissioning and fast, on-site operation
Videoer
Lean utvalg
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
Suksesshistorier
40 dokumenter
-
-
Teknisk informasjon (TI)
Gammapilot FTG20
Radiometric measuring technology
EN NO 10/12/2012Språk:
Engelsk
Versjon:
10/12/2012
Filstørrelse:
2 MB
Filnavn:
TI01023FEN_0212.pdf
-
-
-
Driftsinstruksjon (BA)
Gammapilot FTG20
Operating Instruction
EN NO 19/12/201210/12/2012Språk:
Engelsk
Versjon:
19/12/2012
Filstørrelse:
3.2 MB
Filnavn:
BA01035FEN_0212.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Electronics sensor Installation instruction
Gammapilot
EN NO 12/03/2013Språk:
Engelsk
Versjon:
12/03/2013
Filstørrelse:
728 KB
Filnavn:
EA01074FA2_0113.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Cover and gasket connection compartment Installation instruction
Gammapilot
EN NO 12/03/2013Språk:
Engelsk
Versjon:
12/03/2013
Filstørrelse:
310.6 KB
Filnavn:
EA01075FA2_0113.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Transmitter FTG20 Installation instruction
Gammapilot
EN NO 12/03/2013Språk:
Engelsk
Versjon:
12/03/2013
Filstørrelse:
661.7 KB
Filnavn:
EA01073FA2_0113.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Cover F27/F13 Installation Instruction
Gammapilot
EN NO 12/03/2013Språk:
Engelsk
Versjon:
12/03/2013
Filstørrelse:
522.4 KB
Filnavn:
EA01072FA2_0113.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
Gammapilot FTG20
II 2 G Ex db ia IIC Gb
II 2 G Ex db [ia] IIC Gb
II 2 DEx tb ia IIIC Db
II 2 D Ex tb [ia] IIIC DbSpråk:
Engelsk
Versjon:
06/09/2022
Filstørrelse:
528 KB
Filnavn:
XA02885FEN_0122-00.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
Safety Instructions Gammapilot FTG20
CSA Control Drawing
Explosion proof, DIPSpråk:
Engelsk
Versjon:
02/04/2013
Filstørrelse:
120.1 KB
Filnavn:
XA00618FEN_0112.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
Safety Instructions Gammapilot FTG20
CSA Control Drawing
ISSpråk:
Engelsk
Versjon:
02/04/2013
Filstørrelse:
117.7 KB
Filnavn:
XA00674FEN_0112.pdf
-
-
-
Sikkerhetsinstruks for Ex-områder (XA)
Safety Instructions Gammapilot FTG20
Ex d ia IIC Txx°C Gb
Ex d [ia] IIC Txx°C Gb
GYJ13.1284X (NEPSI)EN NO 12/12/2013Språk:
Engelsk
Versjon:
12/12/2013
Filstørrelse:
551.2 KB
Filnavn:
XA01138FB2_0113.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover FTG20 F27 316L, gasket
-
Cover
TegningsnummerOrdrekode2071186946 -
-
Cover FTG20 F13 Ex Alu, gasket
-
Cover
TegningsnummerOrdrekode2071186947 -
-
Cover FTG20 Ex Alu, sight glass, gasket
-
Cover
TegningsnummerOrdrekode2071186948 -
-
Cover Alu, terminal comp. sensor, gask.
-
Cover
TegningsnummerOrdrekode2571186964 -
-
Cover 316L, terminal comp. sensor, gask.
-
Cover
TegningsnummerOrdrekode2571186965 -
-
Gasket sensor cover FTG20 EPDM, 5pcs.
-
Sealing
TegningsnummerOrdrekode2671186966 -
-
Sealing set EPDM,cover F13/17/18/27,10pc
-
Sealing
TegningsnummerOrdrekode2152004277 -
-
Sensor electronics FTG20, 1x GM-tube
-
Electronic (sensor)
TegningsnummerOrdrekode5071186950 -
-
Sensor electronics FTG20, 2x GM-tube
-
Electronic (sensor)
TegningsnummerOrdrekode5071186951 -
-
Sensor electronics FTG20, 3x GM-tube
-
Electronic (sensor)
TegningsnummerOrdrekode5071186952 -
-
Electronics FTG20
-
Electronic
TegningsnummerOrdrekode30XPF0019- -
-
Cable L=5m/200inch, 2x M23, cink
-
Cable/cable accessories
TegningsnummerOrdrekode7071186953 -
-
Cable L=10m/400inch, 2x M23, cink
-
Cable/cable accessories
TegningsnummerOrdrekode7071186954 -
-
Cable L=20m/800inch, 2x M23, cink
-
Cable/cable accessories
TegningsnummerOrdrekode7071186955 -
-
Cable l=5m/200inch, 2x M23, 316L
-
Cable/cable accessories
TegningsnummerOrdrekode7071186956 -
-
Cable l=10m/400inch, 2x M23, 316L
-
Cable/cable accessories
TegningsnummerOrdrekode7071186957 -
-
Cable l=20m/800inch, 2x M23, 316L
-
Cable/cable accessories
TegningsnummerOrdrekode7071186958 -
-
Cable l=5m/200inch, 1x M23, 316L
-
Cable/cable accessories
TegningsnummerOrdrekode7071186959 -
-
Cable l=10m/400inch, 1x M23, 316L
-
Cable/cable accessories
TegningsnummerOrdrekode7071186960 -
-
Cable L=20m/800inch, 1x M23, 316L
-
Cable/cable accessories
TegningsnummerOrdrekode7071186963 -
-
Mounting set (2"/pipe 38_V4A
-
further parts
Ordrekode919806-1000 -
-
Spare RFID TAG
-
further parts
OrdrekodeXPRFID- -
-
Cooling tube FTG20, 316L, O-ring EPDM
Ordrekode71188130 -
Mounting accessory FTG20 sensor
Ordrekode71188131 -
Mounting accessory FTG20 cooling tube
Ordrekode71188133 -
Mounting accessory FTG20 Transmitter
Ordrekode71188134
