Sentrale drikkeforsyningssystemer på storskalaarrangementer
Picomag elektromagnetisk mengdemåler fra Endress+Hauser installert i Pschorrs Oktoberfest-telt i München
Siden 2010 har Paulaner bryggeri brukt underjordiske ringrørledninger for å forsyne Oktoberfest-teltene med øl. I år har bryggeriet Pschorr installert en verdenspremiere i det nye Bräurosl-teltet: Det første overjordiske vakuumisolerte rørsystemet (VIP) for sentral ølforsyning er installert direkte i teltet. Endress+Hausers måleinstrumenter overvåker de fleste relevante parametrene for drikkeforsyningen på en pålitelig måte.

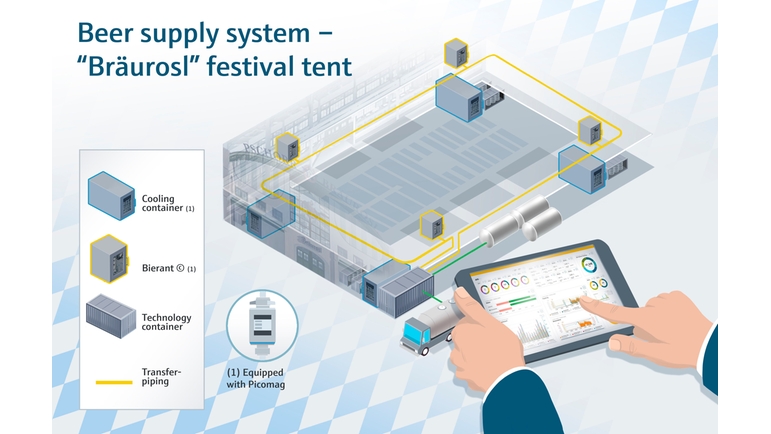

Grafisk fremstilling av drikkevareforsyningssystemet i Pschorrs Oktoberfest-telt i München

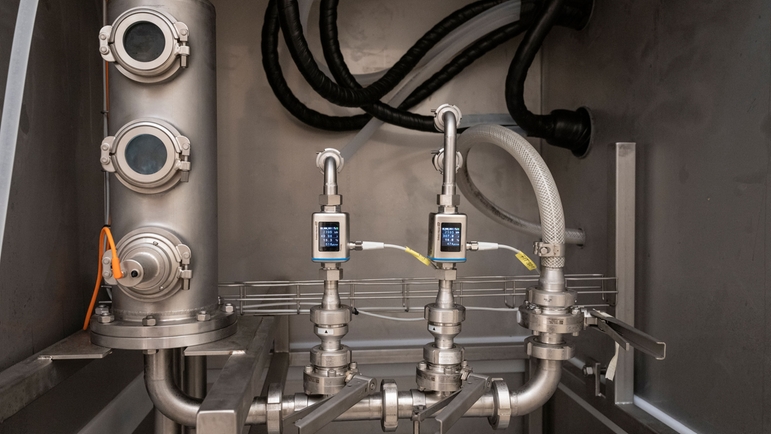

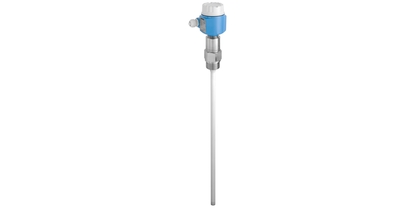

Picomag-mengdemålere med en nominell diameter på DN 20 overvåker mengden øl som strømmer fra overføringsrørene til kranene. Øverst til venstre en Liquicap M FMI51 som overvåker nivået kontinuerlig.
Resultater
14 400 liter øl mates hver time til seks kraner. Åtte Picomag-mengdemålere fordelt på fire såkalte Bierant©, overvåker ølmengden som strømmer fra overføringsrørene til kranene.
30 andre Picomag-mengdemålere overvåker strømningen av alkoholfri drikke fra tønne til kran.
50 % kortere installasjons- og avinstallasjonstid takket være modulsystemet.
Enkel integrering med vanlige feltbussystemer og enkelt oppsett av skytilkobling takket være det integrerte IO-Link-grensesnittet med alle Picomag-enhetene.
“Endress+Hauser er en pålitelig partner for realiseringen av våre innovative konsepter for fremtiden. Måleinstrumenter spiller en viktig rolle.”
Teknisk støtte og emballasjeutvikling, Paulaner Brauerei Gruppe GmbH & Co. KGaA
Kundens utfordring
Det eksisterende underjordiske ringrørsystemet er bundet til plasseringen og underlagt værforholdene. Dette eliminerer enhver fleksibilitet i utformingen av området og gjør det vanskelig å utføre reparasjoner eller vedlikeholdsarbeid.
Realisering
Mengden øl og alkoholfrie drikkevarer som strømmer til kranene, overvåkes av 38 Picomag-er, den elektromagnetiske mengdemåleren i lommestørrelse fra Endress+Hauser. Picomag overvåker også samtidig temperaturen og konduktiviteten, begge viktige verdier for CIP-rengjøringen. Mengdemåleren leveres også med et integrert IO-Link-grensesnitt som standardfunksjon og kan som et resultat enkelt integreres i vanlige feltbussystemer. Skytilkobling er også enkelt å opprette.
