Spesifikasjonene kort oppsummert
-
Accuracy
up to 0.4 mm
-
Process temperature
-200°C...200°C
(-328°F...392°F) -
Process pressure / max. overpressure limit
0,2...6 bar abs
-
Max. measurement distance
36 m (118 ft)
-
Main wetted parts
316L, AlloyC276, PTFE
Bruksområde

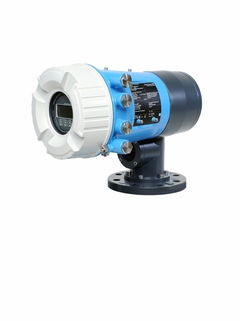

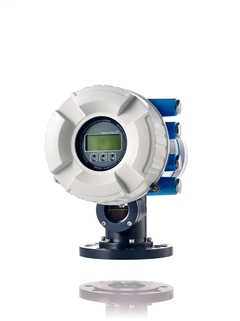

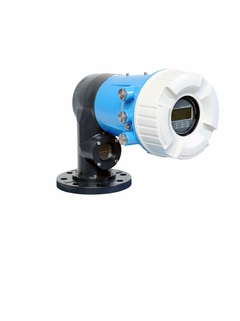

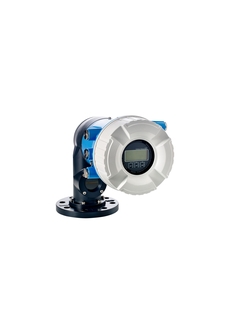

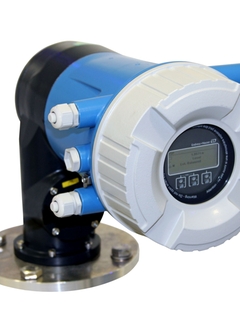

The intelligent tank gauge Proservo NMS80 is designed for high accuracy liquid level measurement in custody transfer and inventory control applications with NMi- and PTB-approvals. It meets the relevant requirements according to OIML R85 and API 3.1B. It fulfills the exact demands of tank inventory management and loss control and is optimized in regards of total cost saving and safe operation.
For high accuracy custody transfer measurement in crude oil, gasoline, diesel, petrochemicals and chemicals.
Process connections: Flanges
Temperature: -200 to +200°C (-328 to +392°F)
Pressure: 0 to +6bar (0 to +87psi)
Maximum measuring range: 36m (118ft)
Accuracy: ±0.4mm (±0.02")
International explosion protection and custody transfer certificates, overfill prevention WHG, SIL
Fordeler
-
Hardware and software developed according to IEC 61508 up to SIL3 (in homogeneous redundancy) for high level of safety
-
Maximum reliability through accuracy up to ±0.4mm (±0.02")
-
Developed according to international metrology recommendations such as OIML R85 and API MPMS
-
Local and country-specific certifications like NMi or PTB for custody transfer applications
-
Simplified installation and trouble-free operations due to easy connection to major DCS systems via open protocols
-
Measurement of interfaces between up to three liquid layers, tank bottom, spot, and profile densities
Videoer
Xpert utvalg
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
-
Standardprodukter
- Pålitelige, robuste og lette å vedlikeholde
Tekniske egenskaper
Enkelhet
-
Spesialprodukter
- Designet for krevende applikasjoner
Tekniske egenskaper
Enkelhet
Varierende
| FLEX utvalget | Tekniske egenskaper | Enkelhet |
|---|---|---|
Fundamental utvalg Møter dine grunleggende målebehov |
Tekniske egenskaper
|
Enkelhet
|
Lean utvalg Håndter henkelt dine kjerneprosesser |
Tekniske egenskaper
|
Enkelhet
|
Extended utvalg Optimaliser prosessene dine med innovative teknologier |
Tekniske egenskaper
|
Enkelhet
|
Xpert utvalg Mestre de mest utfordrende applikasjonene dine |
Tekniske egenskaper
|
Enkelhet
Varierende |
Loading alternative products
Forgjenger
Suksesshistorier
129 dokumenter
-
-
Teknisk informasjon (TI)
TI Proservo NMS80
Tank Gauging
EN NO 25/10/202310/11/202205/08/202013/07/201807/06/2018Språk:
Engelsk
Versjon:
25/10/2023
Filstørrelse:
5.3 MB
Filnavn:
TI01248GEN_0723-00.pdf
-
-
-
Driftsinstruksjon (BA)
BA Proservo NMS80
Tank Gauging
EN NO 25/10/202310/11/202205/08/202013/07/201807/06/2018Språk:
Engelsk
Versjon:
25/10/2023
Filstørrelse:
12.8 MB
Filnavn:
BA01456GEN_0723-00.pdf
-
-
-
Enhetsparameter (GP)
Proservo NMS80
Tank Gauging
EN NO 17/02/202320/07/201829/06/201701/03/2016Språk:
Engelsk
Versjon:
17/02/2023
Filstørrelse:
4.1 MB
Filnavn:
GP01074GEN_0423-00.pdf
-
-
-
Kort instruksjon (KA)
KA Proservo NMS80
Tankmåling
EN NO 17/11/202310/11/202205/08/202030/07/201824/05/2017Språk:
Norsk
Versjon:
17/11/2023
Filstørrelse:
6.3 MB
Filnavn:
KA01200GNO_0623-00.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Cover, cover clamp, O-ring Installation Instructions
Microwave Level Measurement
EN NO 14/12/201830/11/2016Språk:
Engelsk
Versjon:
14/12/2018
Filstørrelse:
900.5 KB
Filnavn:
EA01176GA2_0218.pdf
-
-
-
Installasjonsinstruksjoner (EA)
SD card with holder Installation Instructions
Micropilot NMR8x; ProservoNMS8x; Tankside Monitor NRF81
EN NO 30/09/201730/11/2016Språk:
Engelsk
Versjon:
30/09/2017
Filstørrelse:
1 MB
Filnavn:
EA01184GA2_0217.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Sensor assembly Installation Instructions
Tank Gauging
EN NO 30/10/201719/10/2017Språk:
Engelsk
Versjon:
30/10/2017
Filstørrelse:
3.5 MB
Filnavn:
EA01225GF3_0317.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Housing filter Installation Instructions
Micropilot, Proservo, Tankside Monitor
EN NO 28/02/201830/11/2016Språk:
Engelsk
Versjon:
28/02/2018
Filstørrelse:
404 KB
Filnavn:
EA01183GA2_0218.pdf
-
-
-
Installasjonsinstruksjoner (EA)
Displacer unit, Servo Installation Instructions
Proservo NMS8x
EN NO 24/10/2017Språk:
Engelsk
Versjon:
24/10/2017
Filstørrelse:
1.9 MB
Filnavn:
EA01234GF3_0117.pdf
-
-
-
Installasjonsinstruksjoner (EA)
O-ring, Servo Installation Instructions
Proservo NMS8x
EN NO 24/10/2017Språk:
Engelsk
Versjon:
24/10/2017
Filstørrelse:
3.2 MB
Filnavn:
EA01235GF3_0117.pdf
-
Søk reservedeler etter nummer i tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Drum Housing Cover, Alu
-
Cover
TegningsnummerOrdrekode1071273748 -
-
Calibration window cover, Alu
-
Cover
TegningsnummerOrdrekode2071273749 -
-
Cable, mainboard to electronics, Servo
-
Cable/cable accessories
TegningsnummerOrdrekode3971273688 -
-
Detector Unit, Servo
-
Electro mechanic
TegningsnummerOrdrekode5071273681 -
-
Sensor module, Servo
-
further parts
TegningsnummerOrdrekode5171273689 -
-
I/O Module NMR81/84, NRF81, NMS80/81/83
-
I/O module
TegningsnummerOrdrekode33XPN0031- -
-
Seal, HNBR, FVMQ, EPDM, NMS80
-
Sealing
TegningsnummerOrdrekode6571319738 -
-
Seal, FKM, FVMQ, EPDM, NMS80
-
Sealing
TegningsnummerOrdrekode6571319973 -
-
Seal, CR, FVMQ, EPDM, NMS80
-
Sealing
TegningsnummerOrdrekode6571319975 -
-
Seal, PTFE, FVMQ, EPDM, NMS80
-
Sealing
TegningsnummerOrdrekode6571319979 -
-
Seal, VMQ, FVMQ, EPDM, NMS80
-
Sealing
TegningsnummerOrdrekode6571319983 -
-
Wire drum bracket, Alu
-
Meas. wire/tape
TegningsnummerOrdrekode8071273690 -
-
Wire ring, 316L
-
Meas. wire/tape
TegningsnummerOrdrekode8071273744 -
-
Wire ring, AlloyC
-
Meas. wire/tape
TegningsnummerOrdrekode80017800-0243 -
-
Wire ring, PTFE
-
Meas. wire/tape
TegningsnummerOrdrekode8071273746 -
-
2x Bearing, wire drum bracket, PTFE
-
Meas. wire/tape
TegningsnummerOrdrekode8271273739 -
-
Measuring wire, 316L, 0.15mm dia., 60m
-
Meas. wire/tape
TegningsnummerOrdrekode8671273740 -
-
Measuring wire, AlloyC, 0.2mm dia., 22m
-
Meas. wire/tape
TegningsnummerOrdrekode8671273742 -
-
Measuring wire, 16m, PFA>316L, 0.4 mm
-
Meas. wire/tape
TegningsnummerOrdrekode8656004912 -
-
Blind plug, M20, 316L, O-ring EPDM, TG
-
Adapter housing/cable entry
TegningsnummerOrdrekode1471312592 -
-
O-ring, blind plug, M20, EPDM, 5pcs., TG
-
Sealing
TegningsnummerOrdrekode6571312594 -
-
Front cover Alu, sight glas, gasket
-
Cover
TegningsnummerOrdrekode2071312596 -
-
Cover clamp, 2 pcs., TG
-
Housing/housing accessories
TegningsnummerOrdrekode1771312627 -
-
Display set, RS485, holder, TG
-
Display
TegningsnummerOrdrekode4071312638 -
-
Display holder, fixing ring, TG
-
Display
TegningsnummerOrdrekode4171312640 -
-
Terminal set, I/O module, Push-in, TG
-
Terminals
TegningsnummerOrdrekode3771324756 -
-
Terminal set, I/O module, screw type, TG
-
Terminals
TegningsnummerOrdrekode3771324757 -
-
Displacer Proservo
-
Displace/float
TegningsnummerOrdrekode88XPN0005- -
-
SD card, SW revision
-
further parts
OrdrekodeXPN0035- -
-
Electronics, mainboard
-
further parts
OrdrekodeXPN0036- -
-
Frontplane assembly, labelled
-
further parts
OrdrekodeXPN0037- -
-
Wire Drum assembly Proservo
-
Meas. wire/tape
TegningsnummerOrdrekode84XPN0006- -
